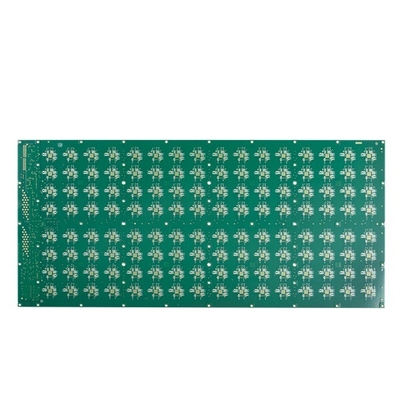

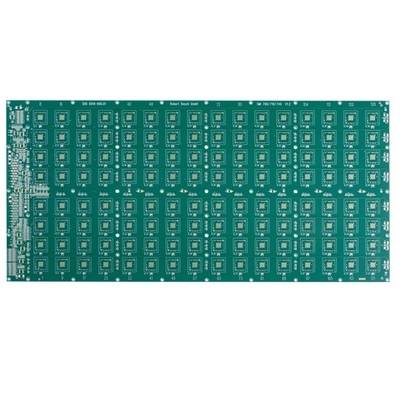

Masque de soudure de vert de prototype de carte électronique de carte PCB de FR4 TG130

Masque de soudure de vert de prototype de carte électronique de carte PCB de FR4 TG130

Le prototype de fabrication de la carte PCB FR4 électronique la carte TG130 IF-HASL

Carte électronique de prototype

Panneaux de carte PCB de la couverture 1~32L FR-4 de produits de HSX, de carte PCB d'IMS, de HDI, conseils à haute fréquence de PTFE et panneaux etc. de Rigide-câble. Il fournit les services de production rapides flexibles de tour (le plus rapidement 12 heures à 72 heures), et également le petit volume pour amasser la fabrication de carte PCB de volume. Les produits sont très utilisés dans les domaines de pointe tels que des communications, des alimentations d'énergie, des réseaux informatiques, des produits numériques, contrôle industriel, science et éducation, des dispositifs médicaux, et espace.

Couches maximum : 32layer (devra passer en revue la capacité si couche de la couche ≥20)

Taille maximum de panneau de finition : 740* 500mm (devra passer en revue la capacité si le panneau size>600mm)

Taille minimum de panneau de finition : 5 * 5mm (devra passer en revue la capacité si taille de panneau<5mm>

Matériel de carte PCB : Pi +FR4, FR4, Rogers, base de cuivre, base d'Al

Épaisseur de carte PCB : 0.2~4.0mm (si le conseil de finition thickness<0.2 le millimètre, or>4 millimètre, devra évaluer la capacité) (et si le ≤ 0.6mm d'épaisseur d'oard, ne s'appliqueront pas pour le treatement de surface de HASL)

Épaisseur de cuivre d'intérieur : Minute 0.3/0.5oz, 3oz maximum, 4-6oz anticipé

Épaisseur de cuivre de cuivre externe : 10oz maximum (devra évaluer la capacité)

Arc et torsion : 0,075%

Taille minimale de trou : 0.15mm (<0.15 millimètre doit passer en revue)

Forage minimum de HDI : 0.08-0.10MM

Voie minimum/espace de carte PCB : 3mil (0.075mm)

Contour de carte PCB : Routing/V-CUT/Punching

Épaisseur de masque de soudure : 15-20um standard ; Avancé : 35um

Largeur minimum de pont de masque de soudure : 4mil vert, l'autre couleur 4.8mil

Trous remplissants de masque de soudure : 0.1-0.5mm

La couleur du masque de soudure : vert vert et mat, noir bleu et mat, jaune bleu, noir, mat, rouge, blanc, etc.

Silkscreen de carte PCB : Blanc, noir et en tant que votre demande

Épaisseur de masque de Peelable : 500-1000um

Film d'oxydation d'OSP : 0.2-0.5um

FAQ :

Q1 : Qu'un peu les formats de fichier de carte PCB peuvent-ils vous accepter pour la production ?
: Gerber, PROTEL 99SE, PROTEL DXP, carte PCB de PUISSANCE, CAM350, ODB+ (.TGZ)

Q2. Queest-ce qu'une autre information devrait être offerte excepté le dossier ?

: Les caractéristiques suivantes sont nécessaires pour la citation :
1) matière première
2) épaisseur de conseil :
3) épaisseur de cuivre
4) préparation de surface :
5) couleur de masque et de silkscreen de soudure
6) quantité de demande

Q3. Aucun dossier de la carte PCB file/GBR, n'ont seulement l'échantillon de carte PCB, peut vous le produire pour moi ?

: Oui, nous pourrions vous aider à copier la carte PCB. Mais ayez besoin de vous pour nous envoyer la carte PCB témoin, nous pourrait copier la conception de carte PCB.

Q4. Quelle est la liste de BOM ?

: La liste de BOM est des nomenclatures qui énumèrent les composants exigés pour établir votre projet. La liste de BOM incluent le numéro de la pièce, la marque, l'indicateur de référence, la quantité, et la description des pièces qui doivent être assemblées.

Q5. Où vos cartes sont fabriquées ?

: Comme fabricant professionnel basé sur la Chine de carte PCB, toutes les cartes sont fabriquées en Chine.
