carte 8L électronique multicouche de 2.4mm
| Lieu d'origine | LA CHINE |
|---|---|
| Nom de marque | Huashengxin Circuit Limited |
| Certification | UL ,ISO 9001 |
| Numéro de modèle | Carte de circuit imprimé PCB 8L |
| Quantité de commande min | 1pcs |
| Prix | negotiable |
| Détails d'emballage | Emballage sous vide |
| Délai de livraison | Le 24H le plus rapide pour le panneau 2L et 4L |
| Conditions de paiement | T/T |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Nom de produit | Carte de circuit imprimé PCB 8L | Matière première | Rogers |
|---|---|---|---|
| Surface | L'ENIG 4" | Épaisseur | 2.4mm ont fini |
| PCB cuivre | 3/2/2/2/2/2/2/3oz fini | Masque de soudure | Noir pour les deux côtés |
| Légende | Blanc pour chacun des deux côté | Demande spéciale | cuivre du trou 25um, doigt d'or et biseau |
| Mettre en évidence | carte 8L électronique multicouche,carte électronique multicouche de 2.4mm,panneau multi de carte PCB de couche de 2.4mm |
||
Description de produit

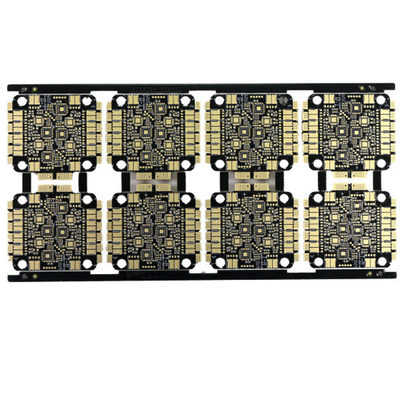

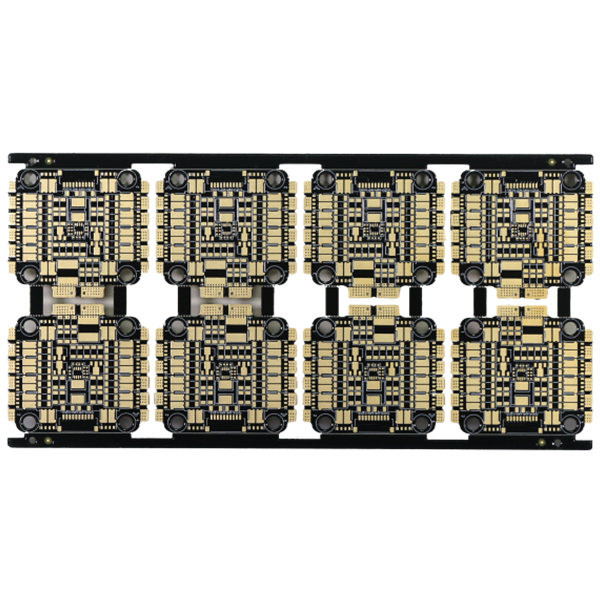

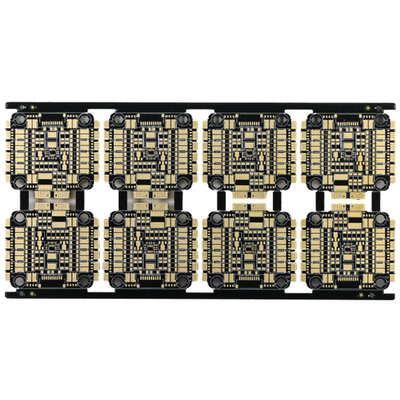

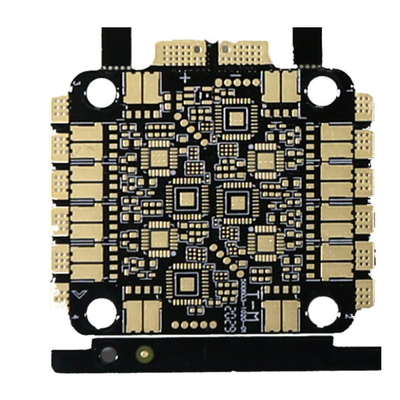

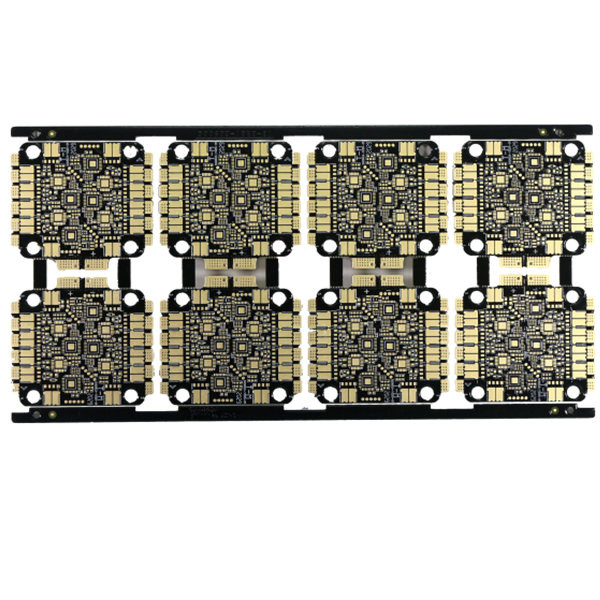

carte 8L électronique multicouche de 2.4mm
La carte PCB de la carte électronique multicouche 8L électronique le doigt d'or de carte et le biseau, l'ENIG 4u
carte électronique de la carte PCB 8L
Couches : 1-32layer, si la couche est 20L ou jument que 20L, devra passer en revue le conseil.
La taille maximum de panneau de finition est 740* 500 millimètres, mais si le côté >600 millimètre de panneau, devra le passer en revue.
La taille minimum de panneau est 5 * 5mm.
Les matières premières des cartes électronique incluent FR4, Rogers, matériaux sans halogène et élevés de TG…
La capacité d'épaisseur de carte PCB est de 0.2~4.0mm, si épaisseur moins de 0,2 millimètres, ou plus de 4 millimètres, les besoins de passer en revue.
La capacité d'épaisseur d'en cuivre de carte PCB est H~5oz. Si plus que 5oz, devront le passer en revue au début.
La tolérance d'arc et de torsion est 0,075%.
La taille minimum de trou est 0.15mm, si le forage de la taille est plus petit que 0.15mm, devra confirmer le conseil au début.
La taille maximum de trou est 6.0mm, si taille de trou plus de 6mm, devront employer le fraisage pour agrandir des trous.
La couleur de la carte électronique incluent le vert vert et mat, noir bleu, noir, mat bleu et mat, jaune, rouge, blanc, et ainsi de suite.
La couleur de couleur de silkscreen : incluez blanc, noir et ainsi de suite.
Les surfaces de carte électronique incluent HASL sans plomb, ENIG, Sn d'immersion, OSP, ENIG sélectif + OSP, argent d'immersion, ENEPIG, doigt d'or, etc.
| Couche de carte PCB | carte électronique de la carte PCB 8L |
| Surface de carte PCB | L'ENIG 4u » |
| Matériel de carte PCB | Rogers |
| Épaisseur de carte PCB | 2.4mm ont fini |
| Taille minimale de trou | 0.2mm |
| Masque de soudure de carte PCB | Noir pour chacun des deux côté |
| Légende de carte PCB | Blanc pour chacun des deux côté |
| Cuivre de carte PCB | 3/2/2/2/2/2/2/3oz a fini |
| Demande spéciale | cuivre du trou 25um, doigt d'or et biseau |
| Application |
Contrôle d'industrie |
FAQ :
1. Quel service pouvez-vous fournir ?
Carte électronique, Assemblée de circuit imprimé, ordre rapide de prototype
2. Comment est rapidement votre délai d'exécution ?
Panneau le plus rapidement panneau WDs, 2L et 4L le 24H rigide de 3 de HDI le plus rapide
3. Comment obtenir la citation rapide ?
Veuillez fournir le dossier de gerber et les coordonnées du conseil (couche y compris, épaisseur de conseil, épaisseur de cuivre, préparation de surface, masque de soudure et couleur de silkscreen, demande spéciale si, quantité de demande, etc.)
Échantillon :
| Couche de carte PCB | 4L |
| Surface de carte PCB | L'ENIG |
| Matériel de carte PCB | FR4, TG135 |
| épaisseur de cuivre de finition | 2/2/2/2oz |
| couleur de masque de soudure | Double côté, rouge |
| Silkscreen | Double côté, noir |
| Quantité | 1000pcs, 2 semaines |
les conditions de paiement 4.What vous font ont ?
T/T
