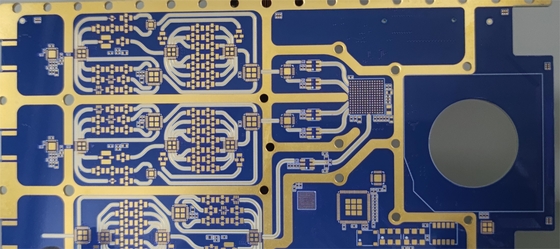

prototypes rapides de carte PCB de tour de l'or 3U d'immersion de panneau de carte PCB de 14L HDI

prototypes rapides de carte PCB de tour de l'or 3U d'immersion de panneau de carte PCB de 14L HDI

carte PCB rapide Rogers FR4 des panneaux HDI de l'or 3u d'immersion de carte PCB du tour 14L

14 carte PCB Rogers FR4 de la couche HDI

Le circuit de Huashengxin limité est un fabricant professionnel pour des cartes électronique et fournit les services de production rapides flexibles de tour (12hours à 72 heures), aussi bien que le petit volume à la grande fabrication de carte PCB de volume. Les produits incluent la carte électronique rigide de 1~32L FR-4, les panneaux de carte PCB d'IMS, de HDI, les conseils à haute fréquence de PTFE et les panneaux etc. de Rigide-câble.

Les produits de HSX sont très utilisés dans beaucoup de domaines de pointe tels que des communications, alimentations d'énergie, réseaux informatiques, produits numériques, contrôle industriel, science et éducation, les dispositifs, et aérospatial médicaux, et ainsi de suite.

Couches maximum : 32layer (si plus de 20 couches, doivent passer en revue la capacité)

Taille maximum de panneau de finition : 740* 500 millimètres (si plus en grande partie que 600 millimètres, les besoins de passer en revue la capacité)

Taille minimum de panneau de finition : 5 * 5mm

Matière première : Pi +FR4, FR4, Rogers, AI et ainsi de suite

Épaisseur de finition du panneau de la carte électronique : 0.2~4.0mm (si moins de 0,2 millimètres, ou plus de 4 millimètres doivent passer en revue) (si le ≤ 0.6mm d'épaisseur de conseil, ne peut pas s'appliquer pour la surface de HASL)

L'épaisseur de cuivre de la carte électronique du cuivre bas intérieur et externe : Minute 0.3/0.5oz, 3oz maximum, 4-6oz anticipé

Cuivre externe de finition : 6oz

Arc et torsion : 0,075%

Taille de trou de mn : 0.15mm (<0.15 millimètre doit passer en revue la capacité)

Forage minimum de HDI : 0.08-0.10MM

La voie/espace de la carte électronique : 3mil (0.075mm)

Le profil de la carte électronique : Acheminement, poinçonnant, V-CUT

Épaisseur de masque de la soudure de la carte électronique : 15-20um standard ; Avancé : 35um

Largeur minimum de pont de masque de soudure : 4mil vert, l'autre couleur 4.8mil

Le masque de soudure a branché des trous : 0.1-0.5mm

La couleur du masque de soudure : vert vert et mat, noir bleu, noir, mat bleu et mat, jaune, rouge, blanc, et ainsi de suite

Silkscreen de carte PCB : Blanc, noir et ainsi de suite

Épaisseur de masque de Peelable : 500-1000um

FAQ :

Q1 : Qu'un peu le format de fichier de carte PCB peut-il vous accepter pour la production ?
: Gerber, PROTEL 99SE, PROTEL DXP, carte PCB de PUISSANCE, CAM350, ODB+ (.TGZ)

Q2. Queest-ce qu'une autre information devrait être offerte excepté le dossier ?

: Les caractéristiques suivantes sont nécessaires pour la citation :
1) matière première
2) épaisseur de conseil :
3) épaisseur de cuivre
4) préparation de surface :
5) couleur de masque et de silkscreen de soudure
6) quantité

Q3. Aucun dossier de la carte PCB file/GBR, n'ont seulement l'échantillon de carte PCB, peut vous le produire pour moi ?

: Oui, nous pourrions vous aider à copier la carte PCB. Envoyez-juste la carte PCB témoin nous, nous pourrions copier la conception de carte PCB et l'établir.

Q4. Quel est le BOM ?

: BOM est des nomenclatures qui énumèrent les composants exigés pour établir votre projet. BOM incluent le numéro de la pièce, la marque, l'indicateur de référence, la quantité, et la description des pièces qui doivent être assemblées.

Q5. Où vos cartes sont fabriquées ?

: Comme fabricant professionnel basé sur la Chine de carte PCB, toutes les cartes sont fabriquées en Chine.
