2oz 2.4mm le prototype HDI de carte PCB de 6 couches tournent vite des cartes électronique

  • 2oz 2.4mm 6 Layer PCB Prototype HDI Quick Turn Printed Circuit Boards
Lieu d'origine La Chine
Nom de marque Huashengxin
Certification UL , ISO9001
Numéro de modèle 145010
Quantité de commande min 1pcs
Détails d'emballage Vide
Délai de livraison Le 24H le plus rapide pour 2L et 4L
Conditions de paiement T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Couche de carte PCB 6 carte PCB rapide de tour du prototype HDI de couche Marterial FR4 TG150
Masque de soudure TAIYO Black La plus petite voie/espace de carte PCB 3/3mil
Le plus petit trou 0.1mm Application produits numériques
Délai d'exécution Le 24H le plus rapide pour 2L et 4L
Surligner

2oz prototype de carte PCB de 6 couches

,

2.4mm prototype de carte PCB de 6 couches

,

cartes électronique rapides de tour de 2.4mm
Laisser un message
Description de produit

2oz 2.4mm le prototype HDI de carte PCB de 6 couches tournent vite des cartes électronique



2oz 2.4mm 6 masque rapide de soudure de noir de carte PCB de tour du prototype HDI de couche



Le circuit de HSX couvre plus de 5 000 produits de carte PCB mensuellement, d'à une seule couche à la carte PCB de 32L FR-4, des panneaux de carte PCB d'IMS, de HDI, aux conseils à haute fréquence de PTFE et aux panneaux de Rigide-câble. Nous fournit les services de production rapides flexibles de tour (12 heures d'heures de to72), aussi bien que le petit volume à la grande fabrication de carte PCB de volume.



Les produits sont très utilisés dans les domaines de pointe tels que des communications, des alimentations d'énergie, des réseaux informatiques, des produits numériques, contrôle industriel, science et éducation, des dispositifs médicaux, et espace.





Couches maximum : 32layer (la couche ≥20 doit passer en revue)



Taille maximum de panneau de finition : 740* 500 millimètre (>600 millimètre doit passer en revue)



Taille minimum de panneau de finition : 5 * 5mm


Matériel de carte PCB : Pi +FR4, FR4, Rogers…


Épaisseur de carte PCB : 0.2~4.0mm (<0.2 le millimètre, >4 millimètre doit passer en revue) (≤ 0.6mm d'épaisseur de conseil, ne s'appliquent pas pour la surface de HASL)



épaisseur de cuivre de cuivre bas intérieur et externe : Minute 0.3/0.5oz, 3oz maximum, 4-6oz anticipé





Arc et torsion : 0,075%



Taille minimale de trou : 0.15mm (<0.15 millimètre doit passer en revue)



Forage minimum de HDI : 0.08-0.10MM


Voie/espace de carte PCB : 3mil (0.075mm)


Contour de carte PCB : Routing/V-CUT/Punching



Épaisseur de masque de soudure : 15-20um standard ; Avancé : 35um



Largeur minimum de pont de masque de soudure : 4mil vert, l'autre couleur 4.8mil



Trous remplissants de masque de soudure : 0.1-0.5mm



La couleur du masque de soudure : vert vert et mat, noir bleu et mat, jaune bleu, noir, mat, rouge, blanc, etc.


Silkscreen de carte PCB : Blanc, noir et en tant que votre demande



Épaisseur de masque de Peelable : 500-1000um


Film d'oxydation d'OSP : 0.2-0.5um



Compte de couche de carte : 6L Stratifié de carte : FR4 TG150
Cuivre de couche profondément : 1/1/1/1/1/1/OZ Épaisseur de conseil : 2.4MM
La plus petite taille de trou : 0.1mm La plus petite voie/espace de carte PCB : 3/3mil
Couleur de masque de soudure : Couleur noire KSM Couleur d'écran en soie : Blanc
La surface de carte PCB a fini : OSP Profil de conseil : Cheminement
Application de panneau de carte PCB : produits numériques
Demande de la condition spéciale : HDI a enterré des vias et les vias aveugles, pas de deux empilent

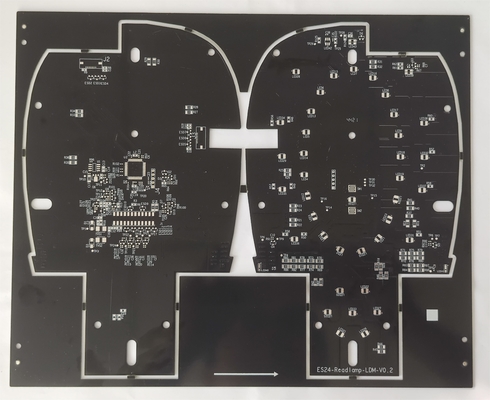

2oz 2.4mm le prototype HDI de carte PCB de 6 couches tournent vite des cartes électronique 0

FAQ :

Q1 : Est-vous une usine ou la société commerciale ?
: Oui, nous sommes l'usine, nous avons la fabrication rapide indépendante de carte PCB de prototype de tour et les grandes lignes de production de carte PCB de volume.



Q2 : Qu'un peu le format de fichier de carte PCB peut-il vous accepter pour la production ?
: Gerber, PROTEL 99SE, PROTEL DXP, carte PCB de PUISSANCE, CAM350, ODB+ (.TGZ)



Q3 : Ma carte PCB classe-t-elle sont-elles sûre quand je les soumets à vous pour la fabrication ?
: Nous respectons copyright du client et ne fabriquerons jamais la carte PCB pour quelqu'un d'autre avec vos dossiers à moins que nous recevions l'autorisation écrite de votre côté, ni nous partagerons ces dossiers avec tous les autres tiers. Et nous pourrions signer NDA avec le client s'il y a lieu.



Q4 : Si nous n'avons aucun dossier de carte PCB/dossier de Gerber, ayez seulement l'échantillon de carte PCB, peut vous le produire pour moi ?
: Oui, nous pourrions vous aider à copier la carte PCB. Envoyez-juste la carte PCB témoin nous, nous pourrions copier la conception de carte PCB et l'établir.



Q5 : Quel est votre délai d'exécution standard pour la carte PCB ?
: Échantillon/prototype (moins que 3sqm) :
1-2 couches : 3 aux jours 5working (le plus rapidement 24 heures pour des services rapides de tour)
4-8 couches : 7~12 jours ouvrables (le 48hours le plus rapide pour des services rapides de tour)
Production en série (moins que 200sqm) :
1-2 couches : 7 à 12 jours ouvrables
4-8 couches : 10 à 15 jours ouvrables



Q6 : Quel paiement acceptez-vous ?
: Transfert de fil (T/T) ou lettre de crédit (L/C) ou Paypal (seulement pour la petite valeur moins que 500usd)
