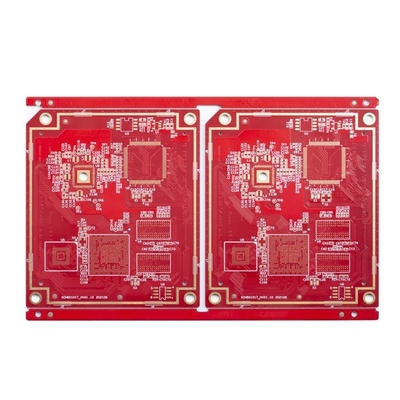

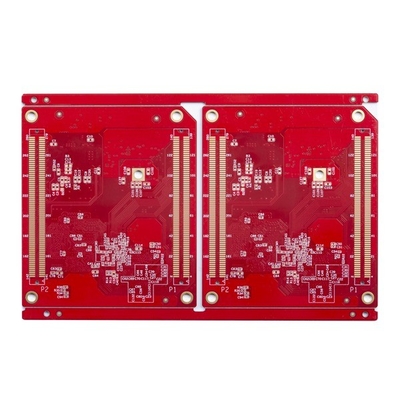

or d'immersion du prototype FR4 TG150 de carte 14L électronique multicouche

or d'immersion du prototype FR4 TG150 de carte 14L électronique multicouche

Or rapide multicouche d'immersion de la carte PCB FR4 TG150 du prototype 14L de tour

carte 14L électronique avec le cuivre du trou 30um

Le circuit de Shenzhen Huashengxin a été fondé en 2010. C'est un fabricant professionnel de carte PCB. Ses produits couvrent d'à une seule couche 32 à la carte PCB de la couche FR4, carte PCB d'IMS, les panneaux de HDI, carte PCB basse de cuivre, panneaux à haute fréquence de PTFE et des panneaux de Rigide-câble, etc. et eux sont largement appliqués à partir de l'industrie de communication, les dispositifs d'alimentations d'énergie, réseaux informatiques à l'industrie aérospatiale. HSX fournit les services de production rapides flexibles de tour (le 12hours le plus rapide à 72 heures), et également le petit volume à de grandes productions de carte PCB de volume.

Couche : 1-32layer (devra évaluer le conseil son layer>/=20L).

La taille maximum de panneau de finition est 740* 500mm, mais si le côté >600 millimètre de panneau, devra l'évaluer.

La taille minimum de panneau est 5 * 5mm.

Matières premières : FR4, Rogers, matériaux sans halogène et élevés de TG, base de cuivre, base d'Al, etc.

Épaisseur de carte PCB : 0.2~4.0mm (devra l'évaluer à d'abord si l'épaisseur est moins de 0,2 millimètres, ou plus de 4 millimètres)

Épaisseur d'en cuivre de carte PCB : Layer≤ intérieur 6 onces (mais épaisseur de cuivre ≥5 once pour 4L, ≥4OZ pour 6L, ≥3OZfor 8L et ci-dessus sera évalué)
Cuivre externe de couche : ≤ 10 once (≥5 once doit être évalué)

Tolérance d'arc et de torsion : 0,075%.

Taille minimum de trou : 1) si l'épaisseur ≤2.0mm de conseil, taille minimum de trou est 0.20mm. Si panneau thickness>2.0mm, taille minimum de trou : aspect ratio≤10 (pour le peu de perceuse)

2) si le panneau thickness≤0.8mm, taille minimum de trou est 0.10mm. Si le panneau thickness≤1.2mm, taille minimum de trou est 0.15mm

Couleur de masque de soudure : Vert, vert mat, bleu, bleu mat, noir, noir mat, jaune, rouge, blanc, et comme les clients spécifient.

Couleur de Silkscreen : Blanc, noir et comme les clients spécifient.

Surface finie : HASL, IF-HASL, ENIG, Sn d'immersion, OSP, ENIG sélectif + OSP, argent d'immersion, ENEPIG, plaquant l'or dur, etc.

FAQ :

Q1 : Est-vous une usine ou la société commerciale ?
: Nous sommes et des usines de carte PCB à Shenzhen, Chine. Nous avons la ligne de fabrication de carte PCB de prototype rapide indépendant de tour et les lignes de production de masse.

Q2 : Qu'un peu le format de fichier de carte PCB peut-il vous accepter pour la production ?
: Gerber, PROTEL 99SE, PROTEL DXP, carte PCB de PUISSANCE, CAM350, ODB+ (.TGZ)

Q3 : Ma carte PCB classe-t-elle sont-elles sûre quand je les soumets à vous pour la fabrication ?
: Nous respectons copyright du client et ne fabriquerons jamais la carte PCB pour quelqu'un d'autre avec vos dossiers à moins que nous recevions l'autorisation écrite de votre côté, ni nous partagerons ces dossiers avec tous les tiers.  Nous pourrions signer NDA avec le client s'il y a lieu.

Q4 : Si nous n'avons aucun dossier de carte PCB/dossier de Gerber, ayez seulement l'échantillon de carte PCB, peut vous le produire pour moi ?
: Oui, nous pourrions vous aider à copier la carte PCB.  Mais nous avons besoin de vous pour nous envoyer la carte PCB témoin, nous pourrions copier la conception de carte PCB.

Q5 : Quel est votre délai d'exécution standard pour la carte PCB ?

: Échantillon/prototype (moins que 3sqm) :
1-2 couches : 3 aux jours 5working (le plus rapidement 24 heures pour le tour rapide)
4-8 couches : 7~12 jours ouvrables (le 48hours le plus rapide pour le tour rapide)

Production en série (moins que 200sqm) :
1-2 couches : 7 à 12 jours ouvrables
4-8 couches : 10 à 15 jours ouvrables

Q6 : Quelles conditions de paiement acceptez-vous ?
: Transfert de fil (T/T), lettre de crédit (L/C), Paypal (seulement pour la petite valeur moins que 500usd)
