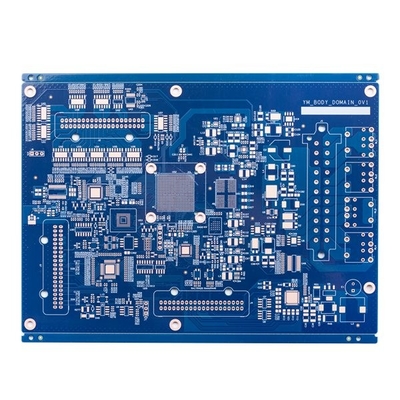

faisant à prototype la carte électronique rigide 8 surface multicouche de la couche OSP

Carte électronique de blanc de carte PCB de prototype d'Assemblée de carte électronique de carte électronique multicouche

Contrôle rigide d'impédance de masque de soudure de FLEX Printed Circuit Board Blue de 8 couches

Fondé en 2010, le circuit de Shenzhen Huashengxin est un fabricant professionnel pour des cartes électronique. Le circuit de HSX fournit les services de production rapides flexibles de tour (12hours à 72 heures), aussi bien que le petit volume à la grande fabrication de carte PCB de volume. Ses panneaux de carte PCB des couvertures 1~32L FR-4 de produits, de carte PCB d'IMS, de HDI, conseils à haute fréquence de PTFE et panneaux etc. de Rigide-câble.

Ses produits sont très utilisés dans les domaines de pointe tels que des communications, alimentations d'énergie, réseaux informatiques, produits numériques, contrôle industriel, science et éducation, les dispositifs, et aérospatial médicaux, et ainsi de suite.

Les avantages de HSX :
1)Carte PCB professionnelle de fabrication pendant 10 années
2)Positionnement à extrémité élevé, chaîne de production professionnelle
3)Technologie manufacturière stable et mûre
4)Garantie de la qualité élevée de fiabilité
5)Système de service complet du marché
6)Réponse rapide, la livraison rapide

Couches maximum : 32layer (si plus de 20 couches, doivent passer en revue la capacité)

Taille maximum de panneau de finition : 740* 500 millimètres (si plus en grande partie que 600 millimètres, les besoins de passer en revue la capacité)

Taille minimum de panneau de finition : 5 * 5mm

Matière première : Pi +FR4, FR4, Rogers, AI et ainsi de suite

La carte PCB a fini l'épaisseur de conseil : 0.2~4.0mm (si moins de 0,2 millimètres, ou plus de 4 millimètres doivent passer en revue) (si le ≤ 0.6mm d'épaisseur de conseil, ne peut pas s'appliquer pour la surface de HASL)

Épaisseur de cuivre de cuivre bas intérieur et externe : Minute 0.3/0.5oz, 3oz maximum, 4-6oz anticipé

Cuivre externe de finition : 6oz

Arc et torsion : 0,075%

Taille minimale de trou : 0.15mm (<0.15 millimètre doit passer en revue la capacité)

Forage minimum de HDI : 0.08-0.10MM

Voie/espace de carte PCB : 3mil (0.075mm)

Contour de carte PCB : Cheminement/Punching/V-CUT

Épaisseur de masque de soudure : 15-20um standard ; Avancé : 35um

Largeur minimum de pont de masque de soudure : 4mil vert, l'autre couleur 4.8mil

Le masque de soudure a branché des trous : 0.1-0.5mm

La couleur du masque de soudure : vert vert et mat, noir bleu, noir, mat bleu et mat, jaune, rouge, blanc, et ainsi de suite

Silkscreen de carte PCB : Blanc, noir et ainsi de suite

Épaisseur de masque de Peelable : 500-1000um

Film d'oxydation d'OSP : 0.2-0.5um

FAQ :

1. Quel service pouvez-vous fournir ?

Carte électronique, Assemblée de circuit imprimé, ordre rapide de prototype

2. Comment est rapidement votre délai d'exécution ?

Panneau le plus rapidement panneau WDs, 2L et 4L le 24H rigide de 3 de HDI le plus rapide

3. Comment obtenir la citation rapide ?

Veuillez fournir le dossier de gerber et les coordonnées du conseil (couche y compris, épaisseur de conseil, épaisseur de cuivre, préparation de surface, masque de soudure et couleur de silkscreen, demande spéciale si, quantité de demande, etc.)

Liste témoin :

des conditions de paiement 4.What acceptez-vous ?

: Transfert de fil (T/T) ou lettre de crédit (L/C) ou Paypal (seulement pour la petite valeur moins que 500usd)
