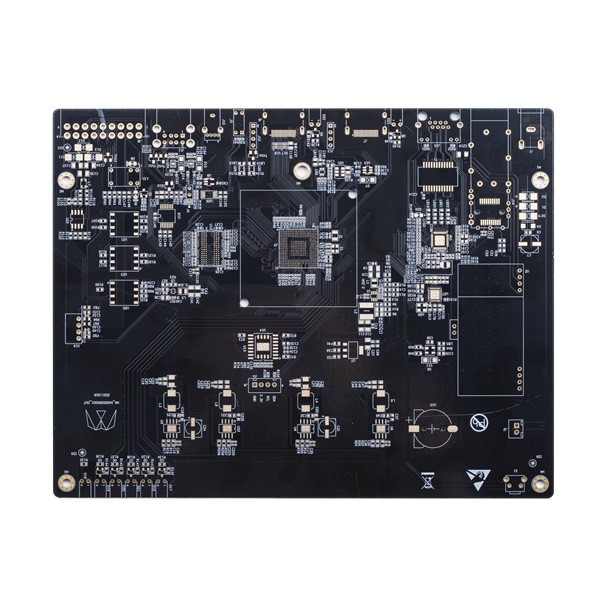

4 masque épais multicouche de soudure du noir de la carte électronique de couche 4.0mm TG135

La carte faite sur commande de carte PCB du masque 4L de soudure de noir de carte électronique multicouche font votre propre carte

Carte PCB rigide de 4 couches avec la petite taille de trou

Le circuit de HSX couvre plus de 5 000 produits de carte PCB mensuellement, d'à une seule couche à la carte PCB de 32L FR-4, des panneaux de carte PCB d'IMS, de HDI, aux conseils à haute fréquence de PTFE et aux panneaux de Rigide-câble. Nous fournit les services de production rapides flexibles de tour (12 heures d'heures de to72), aussi bien que le petit volume à la grande fabrication de carte PCB de volume.

Les produits sont très utilisés dans les domaines de pointe tels que des communications, alimentations d'énergie, réseaux informatiques, produits numériques, contrôle industriel, science et éducation, les dispositifs, et aérospatial médicaux, et ainsi de suite.

Couches maximum : 32layer (si plus de 20 couches, doivent passer en revue la capacité)

Taille maximum de panneau de finition : 740* 500 millimètres (si plus en grande partie que 600 millimètres, les besoins de passer en revue la capacité)

Taille minimum de panneau de finition : 5 * 5mm

Matière première : Pi +FR4, FR4, Rogers, AI et ainsi de suite

La carte PCB a fini l'épaisseur de conseil : 0.2~4.0mm (si moins de 0,2 millimètres, ou plus de 4 millimètres doivent passer en revue) (si le ≤ 0.6mm d'épaisseur de conseil, ne peut pas s'appliquer pour la surface de HASL)

Épaisseur de cuivre de cuivre bas intérieur et externe : Minute 0.3/0.5oz, 3oz maximum, 4-6oz anticipé

Cuivre externe de finition : 6oz

Arc et torsion : 0,075%

Taille minimale de trou : 0.15mm (<0.15 millimètre doit passer en revue la capacité)

Forage minimum de HDI : 0.08-0.10MM

Voie/espace de carte PCB : 3mil (0.075mm)

Contour de carte PCB : Cheminement/Punching/V-CUT

Épaisseur de masque de soudure : 15-20um standard ; Avancé : 35um

Largeur minimum de pont de masque de soudure : 4mil vert, l'autre couleur 4.8mil

Le masque de soudure a branché des trous : 0.1-0.5mm

La couleur du masque de soudure : vert vert et mat, noir bleu, noir, mat bleu et mat, jaune, rouge, blanc, et ainsi de suite

Silkscreen de carte PCB : Blanc, noir et ainsi de suite

Épaisseur de masque de Peelable : 500-1000um

Film d'oxydation d'OSP : 0.2-0.5um

FAQ :
Q1 : Comment est-ce que je peux obtenir une citation ?
: Veuillez nous envoyer le dossier de gerber avec le format Gerber, PROTEL 99SE, PROTEL DXP, la carte PCB de PUISSANCE, CAM350, ODB et fournissez les quantités de demande. Nous fournirons la citation en conséquence.

Q2 : Pouvez-vous fabriquer le PCBs à partir d'un fichier image ?
: Non. Mais si vous pouvez nous envoyer une carte PCB témoin, nous pourrions copier sa conception et la travailler.

Q3 : Vous avez la carte PCB en stock.
: La plupart des panneaux de carte PCB sont adaptées aux besoins du client, et elles ont différentes conceptions, nous les produisent selon les dossiers de gerber fournis par des clients.

Q4 : Quels matériaux FR4 employez-vous habituellement ?

: Kingboard, ITEQ, Shengyi…

Q5: Qu'un peu la manière d'expédition vous emploient-elles habituellement ?
: Pour le petit ordre de volume, nous proposons toujours d'embarquer les conseils par DHL, UPS, service porte-à-porte de Fedex, nous pourrions employer votre compte de expédition pour faire la collection ou pour employer notre compte pour nous transporter dans des conditions de livraison de DDU (droit à l'importation impayé).
Et pour le grand ordre de volume, pour épargner le coût de fret, nous proposerons d'arranger l'expédition par avion ou par la mer, naturellement, si vous avez votre propre expéditeur et pouvez nous fournir les informations, nous pouvons entrer en contact avec eux pour arranger l'expédition.
