Surface de l'ENIG 3u carte électronique de prototype de masque de soudure de vert de carte PCB de 6 couches

  • ENIG 3u Surface 6 Layer PCB Green Solder mask Prototype Printed Circuit Board
Lieu d'origine La Chine
Nom de marque Huashengxin
Certification UL , ISO9001
Numéro de modèle 135206
Quantité de commande min 1pcs
Détails d'emballage Vide
Délai de livraison Le 24H le plus rapide pour 2L et 4L
Conditions de paiement T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Couche de carte PCB Carte électronique rigide de 6 couches Marterial FR4 TG150
Surface de carte PCB L'ENIG 3u Masque de soudure Vert
La plus petite voie/espace de carte PCB 3/4mil Le plus petit trou 0.20mm
Application Alimentations d'énergie Délai d'exécution Le 24H le plus rapide pour 2L et 4L
Surligner

L'ENIG 3u carte PCB de 6 couches

,

Prototype carte PCB de 6 couches

,

Carte électronique de prototype de 6 couches
Laisser un message
Description de produit

La carte électronique multicouche prototype de carte PCB de 6 couches électronique la carte électronique de blanc de carte



Carte électronique rigide de 6 couches





Le circuit de HSX couvre plus de 5 000 produits de carte PCB mensuellement, d'à une seule couche à la carte PCB de 32L FR-4, des panneaux de carte PCB d'IMS, de HDI, aux conseils à haute fréquence de PTFE et aux panneaux de Rigide-câble. Nous fournit les services de production rapides flexibles de tour (12 heures d'heures de to72), aussi bien que le petit volume à la grande fabrication de carte PCB de volume.



Les produits sont très utilisés dans les domaines de pointe tels que des communications, des alimentations d'énergie, des réseaux informatiques, des produits numériques, contrôle industriel, science et éducation, des dispositifs médicaux, et espace.





Couches maximum : 32layer (la couche ≥20 doit passer en revue)



Taille maximum de panneau de finition : 740* 500 millimètre (>600 millimètre doit passer en revue)



Taille minimum de panneau de finition : 5 * 5mm


Matériel de carte PCB : Pi +FR4, FR4, Rogers…


Épaisseur de carte PCB : 0.2~4.0mm (<0.2 le millimètre, >4 millimètre doit passer en revue) (≤ 0.6mm d'épaisseur de conseil, ne s'appliquent pas pour la surface de HASL)



épaisseur de cuivre de cuivre bas intérieur et externe : Minute 0.3/0.5oz, 3oz maximum, 4-6oz anticipé





Arc et torsion : 0,075%



Taille minimale de trou : 0.15mm (<0.15 millimètre doit passer en revue)



Forage minimum de HDI : 0.08-0.10MM


Voie/espace de carte PCB : 3mil (0.075mm)


Contour de carte PCB : Routing/V-CUT/Punching



Épaisseur de masque de soudure : 15-20um standard ; Avancé : 35um



Largeur minimum de pont de masque de soudure : 4mil vert, l'autre couleur 4.8mil



Trous remplissants de masque de soudure : 0.1-0.5mm



La couleur du masque de soudure : vert vert et mat, noir bleu et mat, jaune bleu, noir, mat, rouge, blanc, etc.


Silkscreen de carte PCB : Blanc, noir et en tant que votre demande



Épaisseur de masque de Peelable : 500-1000um


Film d'oxydation d'OSP : 0.2-0.5um




Comptes de couche : 6 couches Stratifié de carte : FR4, TG150
Épaisseur de cuivre différente : 1/1/1/1/1/1OZ Panneau de carte PCB profondément : 1,0 MILLIMÈTRES
Le plus petit trou de forage mécanique : 0,20 millimètres Ligne minimale distance/espace : 3/4mil
Couleur de masque de soudure : Vert La couleur des légendes : Blanc
La surface de carte PCB a fini : Or 3u d'immersion Profil de conseil : Milling+V-CUT
Application de panneau de carte PCB : alimentations d'énergie
Demande de la condition spéciale : petite ligne l'espace et espace : over/0.25mm rempli et plaqué BGA du contrôle 3/4mil/impedance/résine

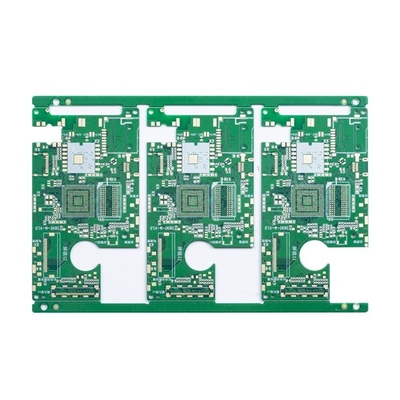

Surface de l'ENIG 3u carte électronique de prototype de masque de soudure de vert de carte PCB de 6 couches 0Surface de l'ENIG 3u carte électronique de prototype de masque de soudure de vert de carte PCB de 6 couches 1



FAQ :
Q1 : Est-vous une usine ou la société commerciale ?
: Oui, nous sommes l'usine, nous avons la fabrication rapide indépendante de carte PCB de prototype de tour et les grandes lignes de production de carte PCB de volume.



Q2 : Qu'un peu le format de fichier de carte PCB peut-il vous accepter pour la production ?
: Gerber, PROTEL 99SE, PROTEL DXP, carte PCB de PUISSANCE, CAM350, ODB+ (.TGZ)



Q3 : Nos dossiers de carte PCB seront vérifiés.
: Oui. Vos données seront vérifiées par notre équipe d'ingénieurs. Si nous trouvons que toutes les questions techniques ou avoir s'en enquiert, nous vous contacterons et résoudrons les problèmes ensemble.



Q4 : Fait notre produit sera examiné avant expédition.
: Oui. Nous pourrions fournir l'essai de circuit de fonction si vous nous fournissez les méthodes d'essai.



Q5 : Fournissez-vous des services d'Assemblée de carte PCB, aussi ?
Pour les marchandises lourdes davantage que 300kg, nous pouvons embarquer vos panneaux de carte PCB par bateau ou par avion pour épargner le coût de fret. Naturellement, si vous avez votre propre expéditeur, nous pouvons entrer en contact avec eux pour traiter votre expédition.
