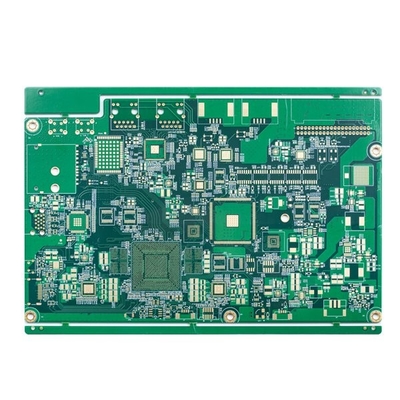

Or 2u d'immersion 10 trou branché de résine de la carte électronique de couche FR4 TG170 Marterial

  • Immersion Gold 2u 10 Layer Printed Circuit Board FR4 TG170 Marterial Resin Plugged Hole
Lieu d'origine LA CHINE
Nom de marque Huashengxin
Certification UL , ISO9001
Numéro de modèle 133441
Quantité de commande min 1pcs
Détails d'emballage VIDE
Délai de livraison Le 24H le plus rapide pour 2L et 4L
Conditions de paiement T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Couche de carte PCB Panneau de trou branché de résine de carte PCB de 10 couches Marterial FR4 TG170
Surface de carte PCB Or 2u d'immersion Masque de soudure TAIYO Green les deux côtés
Application produits numériques Délai d'exécution Le 24H le plus rapide pour 2L et 4L
Surligner

TG170 carte électronique de 10 couches

,

FR4 carte électronique de 10 couches

,

Trou branché de résine carte PCB de 10 couches
Laisser un message
Description de produit

Contrôle petit BGA d'impédance de panneau de trou branché de résine de panneau de la carte électronique multicouche 10L



Panneau de trou branché de résine de carte PCB de 10 couches



Couches maximum : 32layer (la couche ≥20 doit passer en revue)

Taille maximum de panneau de finition : 740* 500 millimètre (>600 millimètre doit passer en revue)

Taille minimum de panneau de finition : 5 * 5mm
Matériel de carte PCB : Pi +FR4, FR4, Rogers
Épaisseur de carte PCB : 0.2~4.0mm (<0.2 le millimètre, >4 millimètre doit passer en revue) (≤ 0.6mm d'épaisseur de conseil, ne s'appliquent pas pour la surface de HASL)

épaisseur de cuivre de cuivre bas intérieur et externe : Minute 0.3/0.5oz, 3oz maximum, 4-6oz anticipé



Arc et torsion : 0,075%

Taille minimale de trou : 0.15mm (<0.15 millimètre doit passer en revue)

Forage minimum de HDI : 0.08-0.10MM
Voie/espace de carte PCB : 3mil (0.075mm)
Contour de carte PCB : Routing/V-CUT/Punching

Épaisseur de masque de soudure : 15-20um standard ; Avancé : 35um

Largeur minimum de pont de masque de soudure : 4mil vert, l'autre couleur 4.8mil

Trous remplissants de masque de soudure : 0.1-0.5mm

La couleur du masque de soudure : vert vert et mat, noir bleu et mat, jaune bleu, noir, mat, rouge, blanc, etc.
Silkscreen de carte PCB : Blanc, noir et en tant que votre demande

Épaisseur de masque de Peelable : 500-1000um
Film d'oxydation d'OSP : 0.2-0.5um



Compte de couche de carte : 10 L Stratifié de carte : FR4 TG170
Cuivre de couche profondément : 1oz externe 1oz intérieur Épaisseur de conseil : 1.6MM
La plus petite taille de trou : 0.20mm La plus petite voie/espace de carte PCB : 4/4mil
Couleur de masque de soudure : TAIYO Green Couleur d'écran en soie : Blanc
La surface de carte PCB a fini : Or d'immersion Profil de conseil : Cheminement
Application de panneau de carte PCB : produits numériques
Demande de la condition spéciale : over/0.25mm rempli et plaqué BGA de contrôle/résine d'impédance



Or 2u d'immersion 10 trou branché de résine de la carte électronique de couche FR4 TG170 Marterial 0Or 2u d'immersion 10 trou branché de résine de la carte électronique de couche FR4 TG170 Marterial 1





FAQ :



Q1 : Quelle est votre quantité d'ordre minimum ?
: Aucune quantité de MOQ.The n'affectera seulement le prix. Veuillez nous contacter pour le RFQ.



Q2 : Comment embarquerez-vous habituellement la carte PCB ?
: Habituellement pour de petits paquets, nous embarquerons les conseils par DHL, UPS, service porte-à-porte de Fedex, nous pourrions employer votre compte de expédition pour faire la collection ou pour employer notre compte pour nous transporter dans des conditions de livraison de DDU (droit à l'importation impayé).
Pour les marchandises lourdes davantage que 300kg, nous pouvons embarquer vos panneaux de carte PCB par bateau ou par avion pour épargner le coût de fret. Naturellement, si vous avez votre propre expéditeur, nous pouvons entrer en contact avec eux pour traiter votre expédition.



Q3 : Que diriez-vous de votre capacité de production d'usine de carte PCB ?
: Notre capacité de production mensuelle est de 50 000 mètres carrés/mois et 5000types/month.



Q4 : Avec quels pays avez-vous travaillé ?
: Les Etats-Unis, le Canada, l'Italie, l'Allemagne, le R-U, l'Espagne, la France, la Russie, l'Iran, la Turquie, la République Tchèque, l'Autriche, l'Australie, le Brésil, le Japon, l'Inde etc.



Q5 : Fournissez-vous des services d'Assemblée de carte PCB, aussi ?
Pour les marchandises lourdes davantage que 300kg, nous pouvons embarquer vos panneaux de carte PCB par bateau ou par avion pour épargner le coût de fret. Naturellement, si vous avez votre propre expéditeur, nous pouvons entrer en contact avec eux pour traiter votre expédition.
