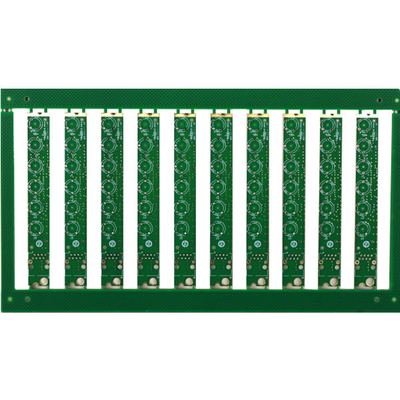

masque vert libre de soudure de couche de 1.6mm HASL OSP de carte PCB d'halogène multi du panneau FR4

masque vert libre de soudure de couche de 1.6mm HASL OSP de carte PCB d'halogène multi du panneau FR4

Carte électronique des composants FR4 de carte de carte de l'électronique de carte électronique multicouche

Carte électronique de carte PCB (FR4,4L)

Couches : 1-32layer, si la couche est 20L ou jument que 20L, devra passer en revue le conseil.

La taille maximum de panneau de finition est 740* 500 millimètres, mais si le côté >600 millimètre de panneau, devra le passer en revue.

La taille minimum de panneau est 5 * 5mm.
Les matières premières des cartes électronique incluent FR4, Rogers, matériaux sans halogène et élevés de TG…

Temps sans visibilité et enterrés de presse de stratification de trous : Presse avec le même noyau ≤3times (les besoins de périodes >3 de passer en revue)
La capacité d'épaisseur de carte PCB est de 0.2~4.0mm, si l'épaisseur est moins de 0,2 millimètres, ou plus de 4 millimètres, devront le passer en revue au début.

Capacité d'épaisseur d'en cuivre de carte PCB : Layer≤ intérieur 6 onces (mais épaisseur de cuivre ≥5 once pour 4L, ≥4OZ pour 6L, ≥3OZfor 8L et ci-dessus sera passé en revue)

Cuivre externe de couche : ≤ 10 once (≥5 once doit passer en revue)

La tolérance d'arc et de torsion est 0,075%.

Taille minimum de trou : 1) si épaisseur ≤2.0mm, taille minimum 0.20mm de conseil de trou. Si panneau thickness>2.0mm, taille minimum de trou : aspect ratio≤10 (pour le peu de perceuse)

2) si panneau thickness≤0.8mm, taille minimum 0.10mm de trou. Si panneau thickness≤1.2mm, taille minimum 0.15mm de trou

Couleur de masque de soudure :  Vert vert et mat, noir bleu et mat, jaune bleu, noir, mat, rouge, blanc, et en tant que votre demande.
Couleur de Silkscreen : Blanc, noir et en tant que votre demande
Surface finie : HASL, IF-HASL, ENIG, Sn d'immersion, OSP, ENIG sélectif + OSP, argent d'immersion, ENEPIG, plaquant l'or dur, etc.
