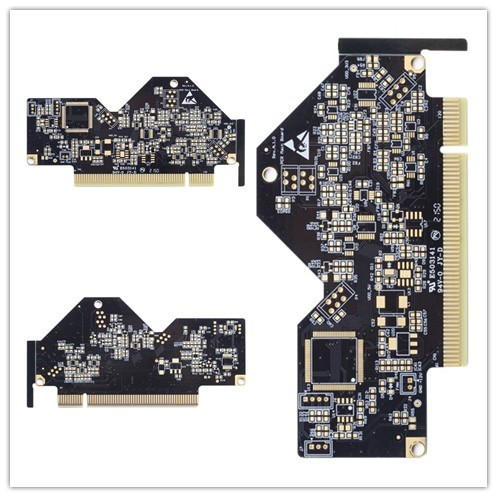

BGA Quick Turn PCB Boards FR4 Middle TG Immersion Gold Black Solder Mask

Cartes PCB à rotation rapide pour masque de soudure noir FR4 middle TG

Petit circuit imprimé à rotation rapide BGA 4L

Épaisseur de cuivre de la capacité de cuivre de base intérieure et extérieure : Min 0,3/0,5 oz, Max 3 oz, avance 4-6 oz

Tolérance de courbure et de torsion : 0,075 %

Min.taille du trou : 0,15 mm (besoin de revoir la carte si elle est inférieure à 0,15 mm)

Capacité de trou de forage HDI Min : 0,08-0,10 MM
Capacité de piste/espace PCB : 3 mil (0,075 mm)
Méthode de contour PCB : Routage/V-CUT/Poinçonnage

Capacité d'épaisseur du masque de soudure : standard 15-20 um ;Avancé : 35um

Capacité minimale de largeur de pont de masque de soudure : vert 4 mil, autre couleur 4,8 mil

Capacité de remplissage des trous du masque de soudure : 0,1-0,5 mm

La couleur du masque de soudure couvre le vert, le vert mat, le bleu, le bleu mat, le noir, le noir mat, le jaune, le rouge, le blanc, etc.
La sérigraphie PCB comprend le blanc, le noir et selon votre demande

Caractéristiques et avantages

1. Le matériau standard industriel à haute teneur en TG présente une excellente fiabilité thermique;

2. L'or d'immersion assure un excellent mouillage pendant le soudage des composants et évite la corrosion du cuivre;

3. En interne, la conception technique empêche les problèmes de se produire lors de la pré-production ;

4. ISO9001, ISO14001, IATF16949, ISO13485, certifié UL ;

5. Taux de réclamations clients : < 1 %

6. Livraison à temps : > 98 %

7. Capacité de prototype de PCB à capacité de production en volume ;

8. Circuits imprimés HDI multicouches et toutes couches ;

9. Plus de 18 ans d'expérience en PCB.

FAQ:

Q1 : Êtes-vous une usine ou une entreprise commerciale ?
A: oui, nous sommes l'usine, nous avons des lignes de production de PCB de prototypes à rotation rapide indépendantes et de gros volumes.

Q2: Que diriez-vous de de votre capacité de production d'usine de carte PCB ?
R : Notre capacité de production mensuelle est de 50 000 mètres carrés/mois et de 5 000 types/mois.

Q3: Si nous n'avons pas de fichier PCB/fichier Gerber, n'avons que l'échantillon de PCB, pouvez-vous le produire pour moi ?
R : Oui, nous pourrions vous aider à cloner le PCB.Envoyez-nous simplement l'échantillon de PCB, nous pourrions cloner la conception du PCB et l'élaborer.

Q4:Comment expédiez-vous habituellement le PCB ?
A: habituellement pour les petits colis, nous expédierons les planches par DHL,UPS,FedEx service porte à porte, nous pourrions utiliser votre compte d'expédition pour effectuer la collecte ou utiliser notre compte pour expédier dans les conditions de livraison DDU (droits d'importation non acquittés).
Pour les marchandises lourdes de plus de 300 kg, nous pouvons expédier vos cartes PCB par bateau ou par avion pour réduire les frais de transport.Bien sûr, si vous avez votre propre transitaire, nous pouvons les contacter pour traiter votre envoi.
