Le double rapide de tour a dégrossi le prototype HASL 6mil sans plomb FR4 de panneau de carte PCB

Lieu d'origine LA CHINE
Nom de marque Huashengxin
Certification UL , ISO9001
Numéro de modèle 135684
Quantité de commande min 1pcs
Détails d'emballage vide
Délai de livraison le plus rapidement 24 heures pour le prototype 2L et 4L, 3 jours pour la production de conseil de HD
Conditions de paiement T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom de carte PCB Le double rapide de tour de deux couches a dégrossi panneau de carte PCB Marterial FR4
Épaisseur de conseil 1.6mm Épaisseur de cuivre 1/1oz
Le plus petit trou de forage mécanique 0.3mm Ligne distance/espace de mn 6/6mil
Surface finie HASL sans plomb Masque de soudure Vert
Condition spéciale contrôle d'impédance Produits d'Applicationcommunications alimentations d'énergie
Surligner

panneau de carte PCB dégrossi par double de 6mil FR4

,

Panneau de carte PCB dégrossi par double de HASL FR4

,

Carte dégrossi de double de HASL FR4

Laisser un message
Description de produit

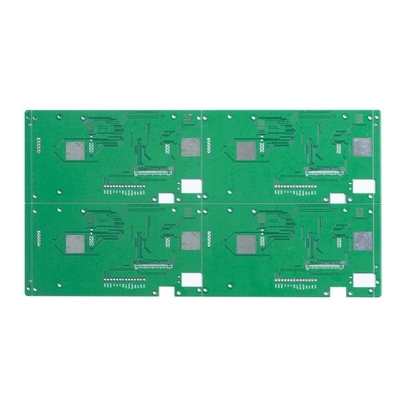

Le double rapide de tour a dégrossi le prototype HASL 6mil sans plomb FR4 de panneau de carte PCB



La carte PCB rapide de tour embarque la puissance de contrôle d'impédance a fourni l'Assemblée rapide bilatérale de fabrication de carte PCB de prototype de carte PCB de carte PCB



Carte PCB massive de tour rapide de deux couches



Fondé en 2010, le circuit de Shenzhen Huashengxin est un fabricant professionnel pour des cartes électronique. Panneaux de carte PCB de la couverture 1~32L FR-4 de produits de Huashengxin, de carte PCB d'IMS, de HDI, conseils à haute fréquence de PTFE et panneaux etc. de Rigide-câble. Nous fournit les services de production rapides flexibles de tour (12hours à 72 heures), aussi bien que le petit volume à la grande fabrication de carte PCB de volume. Et nos produits sont largement appliqués à partir de l'industrie de communication, les dispositifs d'alimentations d'énergie, réseaux informatiques à l'industrie aérospatiale.



Les couches maximum est 32layer (la couche ≥20 doit passer en revue)

La taille maximum de panneau de finition est 740* 500 millimètres, mais si le côté >600 millimètre de panneau, devra passer en revue le conseil

La taille minimum de panneau de finition est 5 * 5mm
Le matériel de carte PCB inclut pi +FR4, FR4, Rogers, gravure à l'eau forte
La capacité d'épaisseur de carte PCB est 0.2~4.0mm (les besoins de passer en revue quand <0>4 millimètres) (et ne peut pas faire la surface de HASL avec l'épaisseur de conseil

Épaisseur de cuivre de la capacité de cuivre basse intérieure et externe : Minute 0.3/0.5oz, 3oz maximum, 4-6oz anticipé

Tolérance d'arc et de torsion : 0,075%

Taille minimale de trou : 0.15mm (devez passer en revue le conseil si plus petit que 0,15 millimètres)

Capacité minimum de forage de HDI : 0.08-0.10MM
Voie de carte PCB/capacité d'espace : 3mil (0.075mm)
Méthode d'ensemble de carte PCB : Routing/V-CUT/Punching

Capacité d'épaisseur de masque de soudure : 15-20um standard ; Avancé : 35um

Capacité minimum de largeur de pont de masque de soudure : 4mil vert, l'autre couleur 4.8mil

Capacité remplissante de trous de masque de soudure : 0.1-0.5mm

La couleur du masque de soudure couvre le vert vert et mat, noir bleu et mat, jaune bleu, noir, mat, rouge, blanc, etc.
Le silkscreen de carte PCB inclut blanc, noir et en tant que votre demande

Capacité d'épaisseur de masque de Peelable : 500-1000um
Film d'oxydation de la capacité d'OSP : 0.2-0.5um



Comptes de couche : 2 couches Stratifié de carte : FR4
Épaisseur de cuivre différente : 1/1OZ Panneau de carte PCB profondément : 1,6 MILLIMÈTRES
Le plus petit trou de forage mécanique : 0,3 millimètres Ligne distance/espace de mn : 6/6mil
Couleur de masque de soudure : Vert La couleur des légendes : Blanc
La surface de carte PCB a fini : HASL sans plomb Profil de conseil : Milling+V-CUT
Application de panneau de carte PCB : alimentations d'énergie
Demande de la condition spéciale : contrôle d'impédance

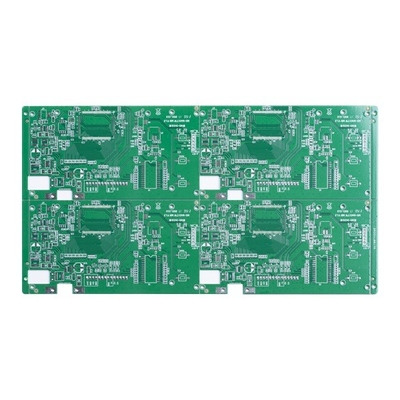

Le double rapide de tour a dégrossi le prototype HASL 6mil sans plomb FR4 de panneau de carte PCB 0

FAQ :

Q1 : Est-vous une usine ou la société commerciale ?
: Oui, nous sommes l'usine, nous avons la fabrication rapide indépendante de carte PCB de prototype de tour et les grandes lignes de production de carte PCB de volume.



Q2 : Que diriez-vous de votre capacité de production d'usine de carte PCB ?
: Notre capacité de production mensuelle est de 50 000 mètres carrés/mois et 5000types/month.



Q3 : Si nous n'avons aucun dossier de carte PCB/dossier de Gerber, ayez seulement l'échantillon de carte PCB, peut vous le produire pour moi ?
: Oui, nous pourrions vous aider à copier la carte PCB. Envoyez-juste la carte PCB témoin nous, nous pourrions copier la conception de carte PCB et l'établir.



Q4 : Comment embarquerez-vous habituellement la carte PCB ?
: Habituellement pour de petits paquets, nous embarquerons les conseils par DHL, UPS, service porte-à-porte de Fedex, nous pourrions employer votre compte de expédition pour faire la collection ou pour employer notre compte pour nous transporter dans des conditions de livraison de DDU (droit à l'importation impayé).
Pour les marchandises lourdes davantage que 300kg, nous pouvons embarquer vos panneaux de carte PCB par bateau ou par avion pour épargner le coût de fret. Naturellement, si vous avez votre propre expéditeur, nous pouvons entrer en contact avec eux pour traiter votre expédition.



Q5 : Quel est votre délai d'exécution standard pour la production ?
: Échantillon/prototype (moins que 3sqm) :
1-2 couches : 3 aux jours 5working (le plus rapidement 24 heures pour des services rapides de tour)
4-8 couches : 7~12 jours ouvrables (le 48hours le plus rapide pour des services rapides de tour)
Production en série (moins que 200sqm) :
1-2 couches : 7 à 12 jours ouvrables
4-8 couches : 10 à 15 jours ouvrables
