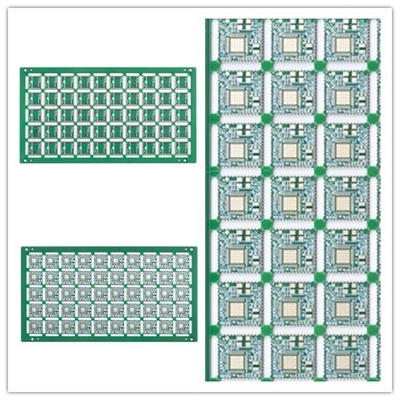

La carte PCB de tour rapide de 6 couches embarque l'or d'immersion FR4 pour le contrôle industriel
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Nom du circuit imprimé | Cartes PCB à rotation rapide à 6 couches | Matériel | FR4 |
|---|---|---|---|
| Épaisseur du panneau | 2.0MM | Épaisseur de cuivre | 1/1/1/1/1/1OZ |
| Min. distance/espace de ligne | 5/6 mil | Traitement terminé | Or Immersion |
| Masque de soudure | Vert | Produits de communication d'application | Contrôle industriel |
| Surligner | Cartes PCB à rotation rapide 2.0MM,cartes PCB à rotation rapide FR4,carte PCB à 6 couches de contrôle industriel |
||
Description de produit
La carte PCB de tour rapide de 6 couches embarque l'or d'immersion FR4 pour le contrôle industriel
PCB à rotation rapide 6L
Le nombre maximum de couches est de 32 couches (≥ 20 couches doivent être révisées)
La taille maximale du panneau de finition est de 740 * 500 MM, mais si le côté du panneau> 600 MM, il faudra revoir le tableau
La taille minimale du panneau de finition est de 5 * 5 mm
Le matériel PCB comprend PI + FR4, FR4, Rogers, etch
La capacité d'épaisseur du PCB est de 0,2 ~ 4,0 mm (doit être révisée lorsque <0,2 mm ou> 4 mm) (et ne peut pas faire de surface HASL avec une épaisseur de carte </= 0,6 mm)
Capacité d'épaisseur du masque de soudure : standard 15-20 um ;Avancé : 35um
Capacité minimale de largeur de pont de masque de soudure : vert 4 mil, autre couleur 4,8 mil
Capacité de remplissage des trous du masque de soudure : 0,1-0,5 mm
La couleur du masque de soudure couvre le vert, le vert mat, le bleu, le bleu mat, le noir, le noir mat, le jaune, le rouge, le blanc, etc.
La sérigraphie PCB comprend le blanc, le noir et selon votre demande
Capacité d'épaisseur du masque pelable : 500-1000um
Film d'oxydation de capacité OSP : 0,2-0,5 um
| Nombre de couches de circuit imprimé : | 6L | Stratifié de circuit imprimé : | FR4 |
| Couche Cuivre épaisse : | 1/1/1/1/1/1OZ | Épaisseur du panneau : | 2.0MM |
| Taille du plus petit trou : | 0,25 mm | Plus petite piste/espace PCB : | 5/6 mil |
| Couleur du masque de soudure : | Vert | Couleur de l'écran en soie : | Blanc |
| Surface PCB finie : | Or Immersion | Profil du conseil : | Routage/V-CUT |
| Demande de carte de circuit imprimé : | contrôle industriel | ||
| Exigence spéciale : | contrôle d'impédance/trou d'emmanchement | ||
FAQ:
1. Quel service pouvez-vous fournir ?
Carte de circuit imprimé, Assemblage de circuit imprimé, Commande de prototype rapide
2. À quelle vitesse est votre délai d'exécution ?
Planche HDI 3 WD la plus rapide, 2L et 4L Planche rigide 24H la plus rapide
3. Comment obtenir un devis rapide ?
Veuillez fournir le fichier gerber et les détails de la carte (y compris la couche, l'épaisseur de la carte, l'épaisseur du cuivre, le traitement de surface, le masque de soudure et la couleur de sérigraphie, la demande spéciale le cas échéant, la quantité demandée, etc.)
