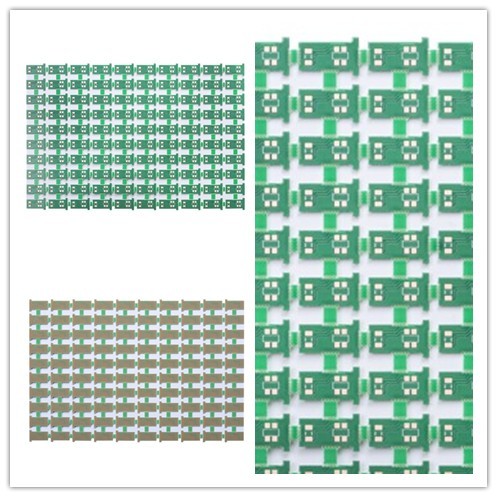

La carte PCB rapide de tour de 6 couches embarque le doigt d'or a fini FR4 TG170

La carte PCB rapide de tour de 6 couches embarque le doigt d'or a fini FR4 TG170

1, art

Utilisez les plats de haute qualité, coupe douce. couleur stable, bon éclat et revêtement lisse

2, antioxydation, résistance de haute température, imperméable

Finition de surface d'antioxydation pour assurer la résistance de chaleur-choc, protection d'humidité pour protéger la surface contre le rouillement et l'oxydation.

3, avantages des panneaux de carte PCB :

Traitement extrêmement efficace de diffusion thermique dans le plan de conception de circuit, réduisant de ce fait la température de fonctionnement de module, la durée de vie de élargissement, et améliorer la densité et la fiabilité de puissance.

Couches : 1-32layer, si la couche est 20L ou jument que 20L, devra passer en revue le conseil.

La taille maximum de panneau de finition est 740* 500 millimètres, mais si le côté >600 millimètre de panneau, devra le passer en revue.

La taille minimum de panneau est 5 * 5mm. Tour rapide Flex Pcb rigide

Les matières premières des cartes électronique incluent FR4, Rogers, matériaux sans halogène et élevés de TG…

Temps sans visibilité et enterrés de presse de stratification de trous : Presse avec le même noyau ≤3times (les besoins de périodes >3 de passer en revue)

La capacité d'épaisseur de carte PCB est de 0.2~4.0mm, si l'épaisseur est moins de 0,2 millimètres, ou plus de 4 millimètres, devront le passer en revue au début.

Capacité d'épaisseur d'en cuivre de carte PCB : Layer≤ intérieur 6 onces (mais épaisseur de cuivre ≥5 once pour 4L, ≥4OZ pour 6L, ≥3OZfor 8L et ci-dessus sera passé en revue)
Cuivre externe de couche : ≤ 10 once (≥5 once doit passer en revue)

La tolérance d'arc et de torsion est 0,075%.

Taille minimum de trou : 1) si épaisseur ≤2.0mm, taille minimum 0.20mm de conseil de trou. Si panneau thickness>2.0mm, taille minimum de trou : aspect ratio≤10 (pour le peu de perceuse)
2) si panneau thickness≤0.8mm, taille minimum 0.10mm de trou. Si panneau thickness≤1.2mm, taille minimum 0.15mm de trou

Couleur de masque de soudure : Vert vert et mat, noir bleu et mat, jaune bleu, noir, mat, rouge, blanc, et en tant que votre demande.

Couleur de Silkscreen : Blanc, noir et en tant que votre demande

Surface finie : HASL, IF-HASL, ENIG, Sn d'immersion, OSP, ENIG sélectif + OSP, argent d'immersion, ENEPIG, plaquant l'or dur, etc.

FAQ :

Q1 : Est-vous une usine ou la société commerciale ?
: Oui, nous sommes l'usine, nous avons la fabrication rapide indépendante de carte PCB de prototype de tour et les grandes lignes de production de carte PCB de volume.

Q2 : Qu'un peu le format de fichier de carte PCB peut-il vous accepter pour la production ?
: Gerber, PROTEL 99SE, PROTEL DXP, carte PCB de PUISSANCE, CAM350, ODB+ (.TGZ)

Q3 : Ma carte PCB classe-t-elle sont-elles sûre quand je les soumets à vous pour la fabrication ?
: Nous respectons copyright du client et ne fabriquerons jamais la carte PCB pour quelqu'un d'autre avec vos dossiers à moins que nous recevions l'autorisation écrite de votre côté, ni nous partagerons ces dossiers avec tous les autres tiers. Et nous pourrions signer NDA avec le client s'il y a lieu.

Q4 : Si nous n'avons aucun dossier de carte PCB/dossier de Gerber, ayez seulement l'échantillon de carte PCB, peut vous le produire pour moi ?
: Oui, nous pourrions vous aider à copier la carte PCB. Envoyez-juste la carte PCB témoin nous, nous pourrions copier la conception de carte PCB et l'établir.
