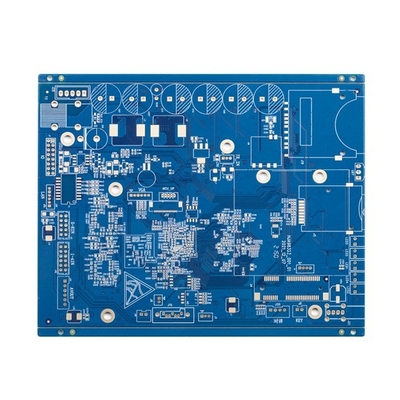

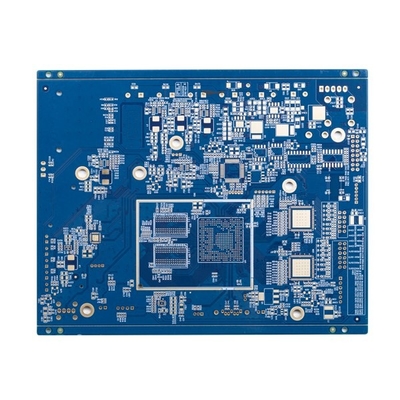

Prototypes rapides 4.8mil 1.6mm de panneaux de carte PCB de tour de masque bleu de soudure

Prototypes rapides 4.8mil 1.6mm de panneaux de carte PCB de tour de masque bleu de soudure

La carte PCB rapide de tour embarque les prototypes rapides de masque bleu de soudure d'appareils de communication de contrôle d'impédance

le contrôle de l'impédance 4L tournent rapidement la carte électronique

Les couches maximum est 32layer (la couche ≥20 doit passer en revue)

La taille maximum de panneau de finition est 740* 500 millimètres, mais si le côté >600 millimètre de panneau, devra passer en revue le conseil

La taille minimum de panneau de finition est 5 * 5mm
Le matériel de carte PCB inclut pi +FR4, FR4, Rogers, gravure à l'eau forte
La capacité d'épaisseur de carte PCB est 0.2~4.0mm (les besoins de passer en revue quand <0>4 millimètres) (et ne peut pas faire la surface de HASL avec l'épaisseur de conseil

Épaisseur de cuivre de la capacité de cuivre basse intérieure et externe : Minute 0.3/0.5oz, 3oz maximum, 4-6oz anticipé

Tolérance d'arc et de torsion : 0,075%

Taille minimale de trou : 0.15mm (devez passer en revue le conseil si plus petit que 0,15 millimètres)

Capacité minimum de forage de HDI : 0.08-0.10MM
Voie de carte PCB/capacité d'espace : 3mil (0.075mm)
Méthode d'ensemble de carte PCB : Routing/V-CUT/Punching

Capacité d'épaisseur de masque de soudure : 15-20um standard ; Avancé : 35um

Capacité minimum de largeur de pont de masque de soudure : 4mil vert, l'autre couleur 4.8mil

Capacité remplissante de trous de masque de soudure : 0.1-0.5mm

La couleur du masque de soudure couvre le vert vert et mat, noir bleu et mat, jaune bleu, noir, mat, rouge, blanc, etc.
Le silkscreen de carte PCB inclut blanc, noir et en tant que votre demande

Capacité d'épaisseur de masque de Peelable : 500-1000um
Film d'oxydation de la capacité d'OSP : 0.2-0.5um

FAQ :

Q1 : Est-vous une usine ou la société commerciale ?
: Oui, nous sommes l'usine, nous avons la fabrication rapide indépendante de carte PCB de prototype de tour et les grandes lignes de production de carte PCB de volume.

Q2 : Qu'un peu le format de fichier de carte PCB peut-il vous accepter pour la production ?
: Gerber, PROTEL 99SE, PROTEL DXP, carte PCB de PUISSANCE, CAM350, ODB+ (.TGZ)

Q3 : Ma carte PCB classe-t-elle sont-elles sûre quand je les soumets à vous pour la fabrication ?
: Nous respectons copyright du client et ne fabriquerons jamais la carte PCB pour quelqu'un d'autre avec vos dossiers à moins que nous recevions l'autorisation écrite de votre côté, ni nous partagerons ces dossiers avec tous les autres tiers. Et nous pourrions signer NDA avec le client s'il y a lieu.

Q4 : Si nous n'avons aucun dossier de carte PCB/dossier de Gerber, ayez seulement l'échantillon de carte PCB, peut vous le produire pour moi ?
: Oui, nous pourrions vous aider à copier la carte PCB. Envoyez-juste la carte PCB témoin nous, nous pourrions copier la conception de carte PCB et l'établir.

Q5 : Quel est votre délai d'exécution standard pour la carte PCB ?
: Échantillon/prototype (moins que 3sqm) :
1-2 couches : 3 aux jours 5working (le plus rapidement 24 heures pour des services rapides de tour)
4-8 couches : 7~12 jours ouvrables (le 48hours le plus rapide pour des services rapides de tour)
Production en série (moins que 200sqm) :
1-2 couches : 7 à 12 jours ouvrables
4-8 couches : 10 à 15 jours ouvrables

Q6 : Quel paiement acceptez-vous ?
: Transfert de fil (T/T) ou lettre de crédit (L/C) ou Paypal (seulement pour la petite valeur moins que 500usd)
