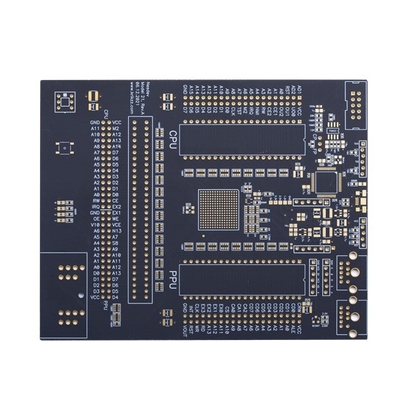

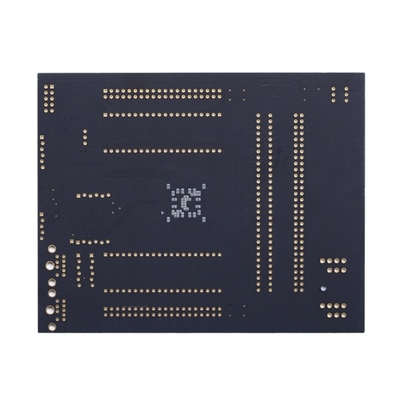

Petit par l'intermédiaire de la fabrication rapide de carte PCB de tour de BGA L'ENIG carte de 6 couches 1.6mm

Petit par l'intermédiaire de la fabrication rapide de carte PCB de tour de BGA L'ENIG carte de 6 couches 1.6mm

La carte PCB rapide de tour embarque petit par l'intermédiaire de et l'Assemblée rapide de carte PCB de tour de Pcba de tour rapide de conseil de BGA l'ENIG

Conseil rapide de noir de tour de 6 couches

Le circuit de HSX couvre une aire de production totale de 10 000 mètres carrés, l'utilise plus de 350 travailleurs, et produit plus que plus de 5 000 types de carte PCB tous les mois. Nos produits sont très utilisés dans beaucoup d'industries, de communications, d'alimentations d'énergie, de réseaux informatiques, de produits numériques, de contrôle industriel, de science et d'éducation, de dispositifs médicaux, et d'espace, d'etc.

Les couches maximum est 32layer (la couche ≥20 doit passer en revue)

La taille maximum de panneau de finition est 740* 500 millimètres, mais si le côté >600 millimètre de panneau, devra passer en revue le conseil

La taille minimum de panneau de finition est 5 * 5mm

Le matériel de carte PCB inclut pi +FR4, FR4, Rogers, gravure à l'eau forte

La capacité d'épaisseur de carte PCB est 0.2~4.0mm (les besoins de passer en revue quand <0>4 millimètres) (et ne peut pas faire la surface de HASL avec l'épaisseur de conseil

Épaisseur de cuivre de la capacité de cuivre basse intérieure et externe : Minute 0.3/0.5oz, 3oz maximum, 4-6oz anticipé

Tolérance d'arc et de torsion : 0,075%

Taille de trou de mn : 0.15mm (devez passer en revue le conseil si plus petit que 0,15 millimètres)

Capacité minimum de forage de HDI : 0.08-0.10MM

Voie de carte PCB/capacité d'espace : 3mil (0.075mm)

Méthode d'ensemble de carte PCB : Routing/V-CUT/Punching

Capacité d'épaisseur de masque de soudure : 15-20um standard ; Avancé : 35um

Capacité minimum de largeur de pont de masque de soudure : 4mil vert, l'autre couleur 4.8mil

Capacité remplissante de trous de masque de soudure : 0.1-0.5mm

La couleur du masque de soudure couvre le vert vert et mat, noir bleu et mat, jaune bleu, noir, mat, rouge, blanc, etc.

Le silkscreen de carte PCB inclut blanc, noir et en tant que votre demande

Capacité d'épaisseur de masque de Peelable : 500-1000um

Film d'oxydation de la capacité d'OSP : 0.2-0.5um

Les avantages du circuit de HSX :

1)Carte PCB professionnelle de fabrication pendant 10 années

2)Positionnement à extrémité élevé, chaîne de production professionnelle

3)Technologie manufacturière stable et mûre

4)Garantie de la qualité élevée de fiabilité

5)Système de service complet du marché

6)Réponse rapide, la livraison rapide

FAQ :

Q1 : Est-vous une usine ou la société commerciale ?
: Oui, nous sommes l'usine, nous avons la fabrication rapide indépendante de carte PCB de prototype de tour et les grandes lignes de production de carte PCB de volume.

Q2 : Que diriez-vous de votre capacité de production d'usine de carte PCB ?
: Notre capacité de production mensuelle est de 50 000 mètres carrés/mois et 5000types/month.

Q3 : Si nous n'avons aucun dossier de carte PCB/dossier de Gerber, ayez seulement l'échantillon de carte PCB, peut vous le produire pour moi ?
: Oui, nous pourrions vous aider à copier la carte PCB. Envoyez-juste la carte PCB témoin nous, nous pourrions copier la conception de carte PCB et l'établir.

Q4 : Comment embarquerez-vous habituellement la carte PCB ?
: Habituellement pour de petits paquets, nous embarquerons les conseils par DHL, UPS, service porte-à-porte de Fedex, nous pourrions employer votre compte de expédition pour faire la collection ou pour employer notre compte pour nous transporter dans des conditions de livraison de DDU (droit à l'importation impayé).
Pour les marchandises lourdes davantage que 300kg, nous pouvons embarquer vos panneaux de carte PCB par bateau ou par avion pour épargner le coût de fret. Naturellement, si vous avez votre propre expéditeur, nous pouvons entrer en contact avec eux pour traiter votre expédition.

Q5 : Quel est votre délai d'exécution standard pour la production ?
: Échantillon/prototype (moins que 3sqm) :
1-2 couches : 3 aux jours 5working (le plus rapidement 24 heures pour des services rapides de tour)
4-8 couches : 7~12 jours ouvrables (le 48hours le plus rapide pour des services rapides de tour)
Production en série (moins que 200sqm) :
1-2 couches : 7 à 12 jours ouvrables
4-8 couches : 10 à 15 jours ouvrables
