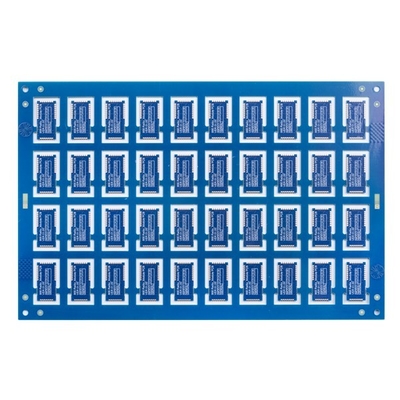

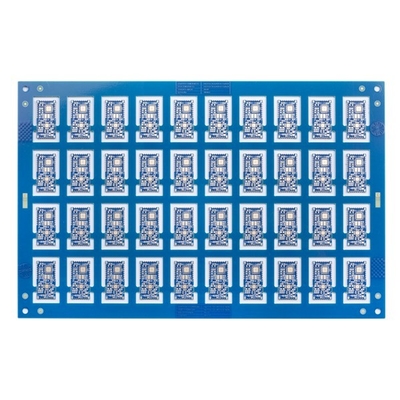

prototype rapide 6mil de carte PCB de tour de 1.0mm de cartes de masque bleu rapide de soudure

prototype rapide 6mil de carte PCB de tour de 1.0mm de cartes de masque bleu rapide de soudure

La carte PCB rapide de tour embarque les cartes rapides de tour de soudure de masque de carte PCB de prototype d'échantillon rapide rapide bleu de tour

carte PCB bleue du tour 4L rapide

Le circuit de HSX couvre une aire de production totale de 10 000 mètres carrés, l'utilise plus de 350 travailleurs, et produit plus que plus de 5 000 types de carte PCB tous les mois. Nos produits sont très utilisés dans beaucoup d'industries, de communications, d'alimentations d'énergie, de réseaux informatiques, de produits numériques, de contrôle industriel, de science et d'éducation, de dispositifs médicaux, et d'espace, d'etc.

Les couches maximum est 32layer (la couche ≥20 doit passer en revue)

La taille maximum de panneau de finition est 740* 500 millimètres, mais si le côté >600 millimètre de panneau, devra passer en revue le conseil

La taille minimum de panneau de finition est 5 * 5mm

Le matériel de carte PCB inclut pi +FR4, FR4, Rogers, gravure à l'eau forte

La capacité d'épaisseur de carte PCB est 0.2~4.0mm (les besoins de passer en revue quand <0>4 millimètres) (et ne peut pas faire la surface de HASL avec l'épaisseur de conseil

Épaisseur de cuivre de la capacité de cuivre basse intérieure et externe : Minute 0.3/0.5oz, 3oz maximum, 4-6oz anticipé

Tolérance d'arc et de torsion : 0,075%

Taille de trou de mn : 0.15mm (devez passer en revue le conseil si plus petit que 0,15 millimètres)

Capacité minimum de forage de HDI : 0.08-0.10MM

Voie de carte PCB/capacité d'espace : 3mil (0.075mm)

Méthode d'ensemble de carte PCB : Routing/V-CUT/Punching

Capacité d'épaisseur de masque de soudure : 15-20um standard ; Avancé : 35um

Capacité minimum de largeur de pont de masque de soudure : 4mil vert, l'autre couleur 4.8mil

Capacité remplissante de trous de masque de soudure : 0.1-0.5mm

La couleur du masque de soudure couvre le vert vert et mat, noir bleu et mat, jaune bleu, noir, mat, rouge, blanc, etc.

Le silkscreen de carte PCB inclut blanc, noir et en tant que votre demande

Capacité d'épaisseur de masque de Peelable : 500-1000um

Film d'oxydation de la capacité d'OSP : 0.2-0.5um

Les avantages du circuit de HSX :

1)Carte PCB professionnelle de fabrication pendant 10 années

2)Positionnement à extrémité élevé, chaîne de production professionnelle

3)Technologie manufacturière stable et mûre

4)Garantie de la qualité élevée de fiabilité

5)Système de service complet du marché

6)Réponse rapide, la livraison rapide

FAQ :
Q1 : Est-vous une usine ou la société commerciale ?
: Oui, nous sommes l'usine, nous avons la fabrication rapide indépendante de carte PCB de prototype de tour et les grandes lignes de production de carte PCB de volume.

Q2 : Qu'un peu le format de fichier de carte PCB peut-il vous accepter pour la production ?
: Gerber, PROTEL 99SE, PROTEL DXP, carte PCB de PUISSANCE, CAM350, ODB+ (.TGZ)

Q3 : Nos dossiers de carte PCB seront vérifiés.
: Oui. Vos données seront vérifiées par notre équipe d'ingénieurs. Si nous trouvons que toutes les questions techniques ou avoir s'en enquiert, nous vous contacterons et résoudrons les problèmes ensemble.

Q4 : Fait notre produit sera examiné avant expédition.
: Oui. Nous pourrions fournir l'essai de circuit de fonction si vous nous fournissez les méthodes d'essai.

Q5 : Fournissez-vous des services d'Assemblée de carte PCB, aussi ?
Pour les marchandises lourdes davantage que 300kg, nous pouvons embarquer vos panneaux de carte PCB par bateau ou par avion pour épargner le coût de fret. Naturellement, si vous avez votre propre expéditeur, nous pouvons entrer en contact avec eux pour traiter votre expédition.
