La petite carte PCB rapide de tour du trou BGA embarque le prototype la carte PCB FR4 TG170 de 8 couches

La petite carte PCB rapide de tour du trou BGA embarque le prototype la carte PCB FR4 TG170 de 8 couches

La carte PCB rapide de tour embarque le petit BGA prototype rapide de carte PCB du petit de trou de taille d'impédance contrôle le tour que rapide électronique des cartes

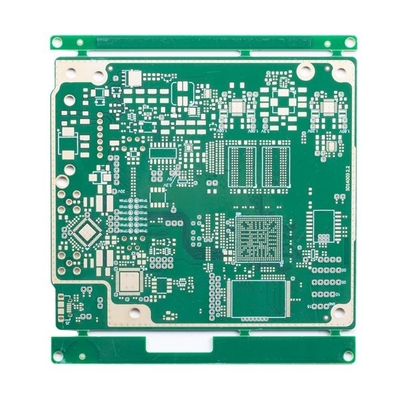

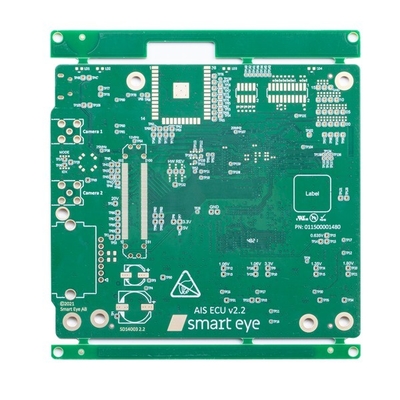

Carte PCB rapide de tour de 8 couches avec petit BGA

Fondé en 2010, le circuit de Shenzhen Huashengxin est un fabricant professionnel pour des cartes électronique. Panneaux de carte PCB de la couverture 1~32L FR-4 de produits de Huashengxin, de carte PCB d'IMS, de HDI, conseils à haute fréquence de PTFE et panneaux etc. de Rigide-câble. Nous fournit les services de production rapides flexibles de tour (12hours à 72 heures), aussi bien que le petit volume à la grande fabrication de carte PCB de volume. Et nos produits sont largement appliqués à partir de l'industrie de communication, les dispositifs d'alimentations d'énergie, réseaux informatiques à l'industrie aérospatiale.

Couches : 1-32layer, si la couche est 20L ou jument que 20L, devra passer en revue le conseil.

La taille maximum de panneau de finition est 740* 500 millimètres, mais si le côté >600 millimètre de panneau, devra le passer en revue.

La taille minimum de panneau est 5 * 5mm.

Les matières premières des cartes électronique incluent FR4, Rogers, matériaux sans halogène et élevés de TG…

Temps sans visibilité et enterrés de presse de stratification de trous : Presse avec le même noyau ≤3times (les besoins de périodes >3 de passer en revue)

La capacité d'épaisseur de carte PCB est de 0.2~4.0mm, si l'épaisseur est moins de 0,2 millimètres, ou plus de 4 millimètres, devront le passer en revue au début.

Capacité d'épaisseur d'en cuivre de carte PCB : Layer≤ intérieur 6 onces (mais épaisseur de cuivre ≥5 once pour 4L, ≥4OZ pour 6L, ≥3OZfor 8L et ci-dessus sera passé en revue)
Cuivre externe de couche : ≤ 10 once (≥5 once doit passer en revue)

La tolérance d'arc et de torsion est 0,075%.

Surface finie : HASL, IF-HASL, ENIG, Sn d'immersion, OSP, ENIG sélectif + OSP, argent d'immersion, ENEPIG, plaquant l'or dur, etc.

FAQ :

Q1 : Est-vous une usine ou la société commerciale ?
: Oui, nous sommes l'usine, nous avons la fabrication rapide indépendante de carte PCB de prototype de tour et les grandes lignes de production de carte PCB de volume.

Q2: Que diriez-vous devotrecapacité de productiond'usinedecarte PCB?
: Notre capacité de production mensuelle est de 50 000 mètres carrés/mois et 5000types/month.

Q3: Sinousn'avonsaucundossierdecarte PCB/dossierdeGerber, ayezseulementl'échantillondecarte PCB, peutvousle produirepourmoi?
: Oui, nous pourrions vous aider à copier la carte PCB. Envoyez-juste la carte PCB témoin nous, nous pourrions copier la conception de carte PCB et l'établir.

Q4: Commentembarquerez-voushabituellementlacarte PCB?
: Habituellement pour de petits paquets, nous embarquerons les conseils par DHL, UPS, service porte-à-porte de Fedex, nous pourrions employer votre compte de expédition pour faire la collection ou pour employer notre compte pour nous transporter dans des conditions de livraison de DDU (droit à l'importation impayé).
Pour les marchandises lourdes davantage que 300kg, nous pouvons embarquer vos panneaux de carte PCB par bateau ou par avion pour épargner le coût de fret. Naturellement, si vous avez votre propre expéditeur, nous pouvons entrer en contact avec eux pour traiter votre expédition.

Q5 : Quel est votre délai d'exécution standard pour la production ?
: Échantillon/prototype (moins que 3sqm) :
1-2 couches : 3 aux jours 5working (le plus rapidement 24 heures pour des services rapides de tour)
4-8 couches : 7~12 jours ouvrables (le 48hours le plus rapide pour des services rapides de tour)
Production en série (moins que 200sqm) :
1-2 couches : 7 à 12 jours ouvrables
4-8 couches : 10 à 15 jours ouvrables
