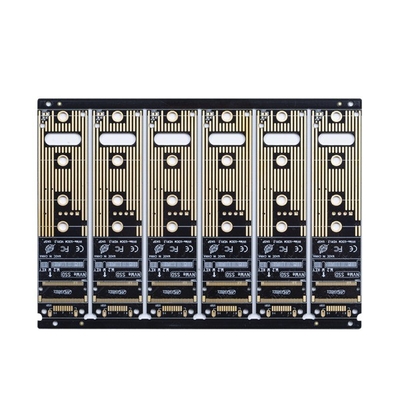

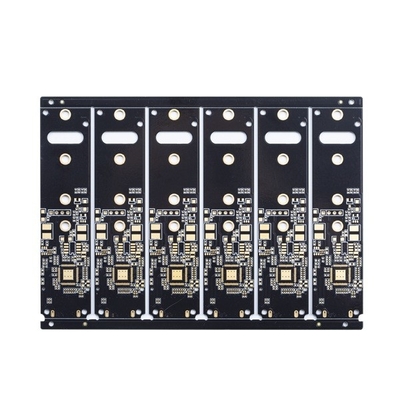

Panneaux rapides 4mil de prototype de carte PCB d'or d'immersion de carte du tour Fr4

Panneaux rapides 4mil de prototype de carte PCB d'or d'immersion de carte du tour Fr4

La carte PCB rapide de tour embarque le fabricant rapide matériel noir de carte PCB de tour du contrôle FR4 d'impédance de masque de soudure

carte PCB multicouche de noir de tour de 4L Quik

Matériel de carte PCB : Pi +FR4, FR4, Rogers
Épaisseur de carte PCB : 0.2~4.0mm (<0.2 le millimètre, >4 millimètre doit passer en revue) (≤ 0.6mm d'épaisseur de conseil, ne s'appliquent pas pour la surface de HASL)
épaisseur de cuivre de cuivre bas intérieur et externe : Minute 0.3/0.5oz, 3oz maximum, 4-6oz anticipé
Arc et torsion : 0,075%
Taille minimale de trou : 0.15mm (<0.15 millimètre doit passer en revue)
Forage minimum de HDI : 0.08-0.10MM
Voie/espace de carte PCB : 3mil (0.075mm)
Contour de carte PCB : Routing/V-CUT/Punching
Épaisseur de masque de soudure : 15-20um standard ; Avancé : 35um
Largeur minimum de pont de masque de soudure : 4mil vert, l'autre couleur 4.8mil
Trous remplissants de masque de soudure : 0.1-0.5mm
La couleur du masque de soudure : vert vert et mat, noir bleu et mat, jaune bleu, noir, mat, rouge, blanc, etc.
Silkscreen de carte PCB : Blanc, noir et en tant que votre demande
Épaisseur de masque de Peelable : 500-1000um
Film d'oxydation d'OSP : 0.2-0.5um

FAQ :
Q1 : Pourriez-vous fournir l'approvisionnement de services et de composants d'Assemblée de carte PCB ?
: Oui, nous pourrions également fournir l'approvisionnement de composants et les services d'Assemblée de carte PCB aussi bien que la construction de boîte si demande.

Q2 : Avec quels pays avez-vous travaillé ?
: Les Etats-Unis, le Canada, l'Italie, l'Allemagne, le R-U, l'Espagne, la France, la Russie, l'Iran, la Turquie, la République Tchèque, l'Autriche, l'Australie, le Brésil, le Japon, l'Inde etc.

Q3 : Ma carte PCB classe-t-elle sont-elles sûre quand je les soumets à vous pour la fabrication ?
: Nous respectons copyright du client et ne fabriquerons jamais la carte PCB pour quelqu'un d'autre avec vos dossiers à moins que nous recevions l'autorisation écrite de votre côté, ni nous partagerons ces dossiers avec tous les autres tiers. Et nous pourrions signer NDA avec le client s'il y a lieu.

Q4 : Si nous n'avons aucun dossier de carte PCB/dossier de Gerber, ayez seulement l'échantillon de carte PCB, peut vous le produire pour moi ?
: Oui, nous pourrions vous aider à copier la carte PCB. Envoyez-juste la carte PCB témoin nous, nous pourrions copier la conception de carte PCB et l'établir.

Q5 : Quel est votre délai d'exécution standard pour la carte PCB ?
: Échantillon/prototype (moins que 3sqm) :
1-2 couches : 3 aux jours 5working (le plus rapidement 24 heures pour des services rapides de tour)
4-8 couches : 7~12 jours ouvrables (le 48hours le plus rapide pour des services rapides de tour)
Production en série (moins que 200sqm) :
1-2 couches : 7 à 12 jours ouvrables
4-8 couches : 10 à 15 jours ouvrables
