Détails sur le produit
Épaisseur de conseil 0.95mm Ligne largeur et espace 0.5mil/0.20mil
Préparation de surface Étain de Shen Nombre de planchers 2L
Surligner

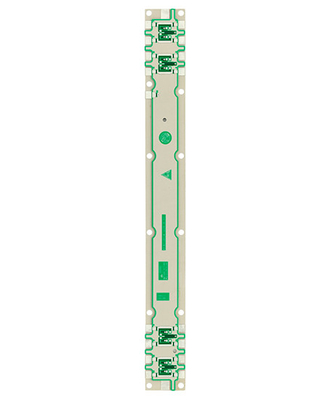

Carte PCB de Tin Base Station Double Sided

,

Le double ISO9001 a dégrossi carte PCB

,

carte dégrossi du double 0.5mil
Vous pouvez cocher les produits dont vous avez besoin et communiquer avec nous dans le babillard électronique.
Items Standard Advanced
Fr4 max. layers. count 1~24 26~36
HDI max. layers. count 4~20L (3+N+3) 22~32 (3+N+3)
D/S(NPTH) max. panel size 21.5*24.5"(546*622mm) 21.5*59"(546*1500mm)
S/S(NPTH) max. panel size 21.5*24.5"(546*622mm) 21.5*49"(546*1245mm)
multilayer max. panel size 21.5*24.5"(546*622mm) 21.5*49"(546*1245mm)
min. piece size 5*5mm 2*2mm
max. overall board thickness 158mil (4mm) 394mil (10mm)
Min. Overall Board or Core Thickness 8mil (0.200mm) 3mil (0.075mm)
≤ 1.0mm PCB`s Boards Thickness Tolerance ±3mil (0.075mm) /
≤ 2.0 mm PCB`s Boards Thickness Tolerance ±5mil (0.13mm) /
Max. Aspect Ratio 15:01 /
FR-4 Min. DHS (Drill Hole Size) 6mil (0.15mm) /
HDI Min. DHS (Drill Hole Size) 0.08-0.10MM /
Min. Hole to Hole Distance 10mil (0.25mm) 6mil (0.150mm)
PTH Hole Size Tolerance ±3mil (0.076mm) ±2mil (0.050mm)
NPTH Hole Size Tolerance ±2mil (0.050mm) ±1.5mil (0.040mm)
Hole Location Tolerance ±3mil (0.076mm) ±2mil (0.050mm)
Min. Line Width/Space---Inner Layer---1/3 oz 2.5/2.5mil (0.0635/0.0635mm) 2/2mil (0.0508/0.0508mm)
Min. Line Width/Space---Inner Layer---1oz 4/4mil (0.100/0.100mm) 3.0/3.0mil (0.089/0.089mm)
Min. Line Width/Space---Outer Layer---Hoz+Plating 4/4mil (0.100/0.100mm) 3.5/3.5mil (0.089/0.089mm)
Min. Line Width/Space---Outer Layer---1oz+Plating 5/5mil (0.127/0.127mm) 4/4mil (0.100/0.100mm)
Min. Line Width/Space---Outer Layer---2oz+Plating 6/6mil (0.150/0.150mm) 5/5mil (0.127/0.127mm)
Laisser un message
Items Standard Advanced
Description de produit

L'UL de la carte PCB ISO9001 de Tin Base Station Double Sided a approuvé pour des produits de Digital



2L Tin Base Station Antenna Double a dégrossi UL de la carte PCB ISO9001 approuvée



plat à haute fréquence + longue taille superbe



Les produits sont très utilisés dans les domaines de pointe tels que des communications, des alimentations d'énergie, des réseaux informatiques, des produits numériques, contrôle industriel, science et éducation, des dispositifs médicaux, et espace. HSX possède l'équipe haut-instruite et expérimentée et l'équipement de production avancé.



La taille de panneau de la capacité de l'usine de HSX est 740x500mm maximum, mais quand la taille de panneau est plus grande que 600mm, lui devra être examen au début. Et la taille minimum de panneau que nous pouvons atteindre est 5*5mm.



L'épaisseur de carte PCB que nous pouvons atteindre est de 0.2mm à 4.0mm, quand l'épaisseur de conseil est inférieure à 0.2mm, ou plus fortement que 4mm, le conseil devra être évalué au début. (Picoseconde. Quand l'épaisseur de conseil est égale à ou moins de 0.6mm, elle ne s'appliquera pas pour la surface de HASL a fini)



L'épaisseur d'en cuivre de la base de la couche intérieure et externe est le plus petit 0.3/0.5oz, et le 3oz maximum.



FAQ :

Q1 : Est-vous une usine ou la société commerciale ?
: Oui, nous sommes l'usine, nous avons la fabrication rapide indépendante de carte PCB de prototype de tour et les grandes lignes de production de carte PCB de volume.



Q2: Que diriez-vous devotrecapacité de productiond'usinedecarte PCB?
: Notre capacité de production mensuelle est de 50 000 mètres carrés/mois et 5000types/month.



Q3: Sinousn'avonsaucundossierdecarte PCB/dossierdeGerber, ayezseulementl'échantillondecarte PCB, peutvousle produirepourmoi?
: Oui, nous pourrions vous aider à copier la carte PCB. Envoyez-juste la carte PCB témoin nous, nous pourrions copier la conception de carte PCB et l'établir.



Q4: Commentembarquerez-voushabituellementlacarte PCB?
: Habituellement pour de petits paquets, nous embarquerons les conseils par DHL, UPS, service porte-à-porte de Fedex, nous pourrions employer votre compte de expédition pour faire la collection ou pour employer notre compte pour nous transporter dans des conditions de livraison de DDU (droit à l'importation impayé).
Pour les marchandises lourdes davantage que 300kg, nous pouvons embarquer vos panneaux de carte PCB par bateau ou par avion pour épargner le coût de fret. Naturellement, si vous avez votre propre expéditeur, nous pouvons entrer en contact avec eux pour traiter votre expédition.



Q5 : Quel est votre délai d'exécution standard pour la production ?
: Échantillon/prototype (moins que 3sqm) :
1-2 couches : 3 aux jours 5working (le plus rapidement 24 heures pour des services rapides de tour)
4-8 couches : 7~12 jours ouvrables (le 48hours le plus rapide pour des services rapides de tour)
Production en série (moins que 200sqm) :
1-2 couches : 7 à 12 jours ouvrables
4-8 couches : 10 à 15 jours ouvrables
