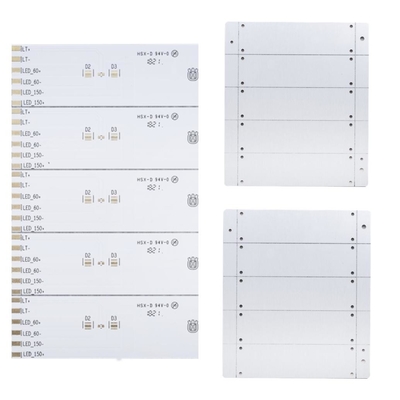

Masque en aluminium à simple face 1.6mm HASL de soudure de vert de carte PCB de noyau sans plomb

Masque en aluminium à simple face 1.6mm HASL de soudure de vert de carte PCB de noyau sans plomb

L'aluminium plaqué en aluminium de carte PCB de carte PCB de carte PCB BoarAluminum de carte PCB de panneau en métal de noyau de noyau en aluminium en aluminium à simple face de carte PCB a basé la carte PCB

Panneau en aluminium à simple face de carte PCB

Le circuit de HSX couvre une aire de production totale de 10 000 mètres carrés, utilise plus de 350 travailleurs, produit plus de 5 000 types de carte PCB mensuellement. Ses produits sont très utilisés dans les domaines de pointe tels que des communications, des alimentations d'énergie, des réseaux informatiques, des produits numériques, contrôle industriel, science et éducation, des dispositifs médicaux, et espace.

Parmi tout le noyau PCBs en métal, la carte PCB en aluminium est le type le plus commun. La matière première se compose du noyau en aluminium et du matériel FR4 standard. Elle comporte une couche plaquée thermique qui absorbe la chaleur d'une façon très efficace tout en refroidissant des composants et augmentant la représentation globale des produits. Actuellement, la carte PCB soutenue en aluminium est considérée comme la solution à la puissance élevée et aux applications serrées de tolérance.

Avantages de la carte PCB en aluminium :
1. favorable à l'environnement. L'aluminium est non-toxique et recyclable.
dissipation 2.Heat. L'aluminium peut transférer la chaleur à partir des composants essentiels, de ce fait réduisant au minimum l'effet néfaste qu'elle pourrait avoir sur la carte.
longévité 3.Higher : L'aluminium fournit la force et la longévité à un produit, et il peut réduire la rupture accidentelle pendant la fabrication, la manipulation, et l'utilisation quotidienne.
4.Lightweight : L'aluminium est un métal léger.

Couches : 1-32layer, si la couche est 20L ou jument que 20L, devra passer en revue le conseil.
La taille maximum de panneau de finition est 740* 500 millimètres, mais si le côté >600 millimètre de panneau, devra le passer en revue.
La taille minimum de panneau est 5 * 5mm.
Les matières premières des cartes électronique incluent FR4, Rogers, matériaux sans halogène et élevés de TG…
La capacité d'épaisseur de carte PCB est de 0.2~4.0mm, si épaisseur moins de 0,2 millimètres, ou plus de 4 millimètres, les besoins de passer en revue.
La capacité d'épaisseur d'en cuivre de carte PCB est H~5oz. Si plus que 5oz, devront le passer en revue au début.
La tolérance d'arc et de torsion est 0,075%.
La taille minimum de trou est 0.15mm, si le forage de la taille est plus petit que 0.15mm, devra confirmer le conseil au début.
La taille maximum de trou est 6.0mm, si taille de trou plus de 6mm, devront employer le fraisage pour agrandir des trous.
La couleur de la carte électronique incluent le vert vert et mat, noir bleu, noir, mat bleu et mat, jaune, rouge, blanc, et ainsi de suite.
La couleur de couleur de silkscreen : incluez blanc, noir et ainsi de suite.
Les surfaces de carte électronique incluent HASL sans plomb, ENIG, Sn d'immersion, OSP, ENIG sélectif + OSP, argent d'immersion, ENEPIG, doigt d'or, etc.

Q1 : Est-vous une usine ou la société commerciale ?
: Oui, nous sommes l'usine, nous avons la fabrication rapide indépendante de carte PCB de prototype de tour et les grandes lignes de production de carte PCB de volume.

Q2 : Qu'un peu le format de fichier de carte PCB peut-il vous accepter pour la production ?
: Gerber, PROTEL 99SE, PROTEL DXP, carte PCB de PUISSANCE, CAM350, ODB+ (.TGZ)

Q3 : Ma carte PCB classe-t-elle sont-elles sûre quand je les soumets à vous pour la fabrication ?
: Nous respectons copyright du client et ne fabriquerons jamais la carte PCB pour quelqu'un d'autre avec vos dossiers à moins que nous recevions l'autorisation écrite de votre côté, ni nous partagerons ces dossiers avec tous les autres tiers. Et nous pourrions signer NDA avec le client s'il y a lieu.

Q4 : Si nous n'avons aucun dossier de carte PCB/dossier de Gerber, ayez seulement l'échantillon de carte PCB, peut vous le produire pour moi ?
: Oui, nous pourrions vous aider à copier la carte PCB. Envoyez-juste la carte PCB témoin nous, nous pourrions copier la conception de carte PCB et l'établir.

Q5 : Quel est votre délai d'exécution standard pour la carte PCB ?
: Échantillon/prototype (moins que 3sqm) :
1-2 couches : 3 aux jours 5working (le plus rapidement 24 heures pour des services rapides de tour)
4-8 couches : 7~12 jours ouvrables (le 48hours le plus rapide pour des services rapides de tour)
Production en série (moins que 200sqm) :
1-2 couches : 7 à 12 jours ouvrables
4-8 couches : 10 à 15 jours ouvrables

Q6 : Quel paiement acceptez-vous ?
: Transfert de fil (T/T) ou lettre de crédit (L/C) ou Paypal (seulement pour la petite valeur moins que 500usd)
