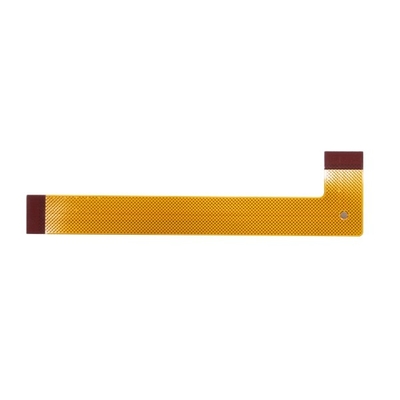

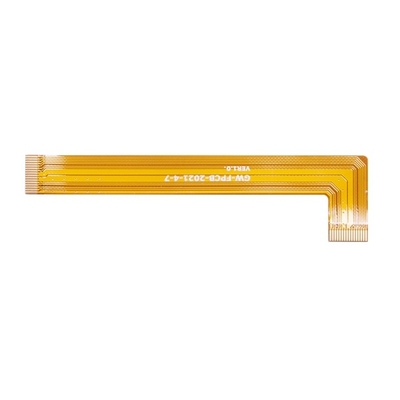

Fabrication 8mil flexible de carte de prototype de double couche
| Lieu d'origine | LA CHINE |
|---|---|
| Nom de marque | Huashengxin |
| Certification | UL , ISO9001 |
| Numéro de modèle | ED9A8089 |
| Quantité de commande min | 1pcs |
| Détails d'emballage | vide |
| Délai de livraison | le plus rapidement 24 heures pour le prototype 2L et 4L, 3 jours pour la production de conseil de HD |
| Conditions de paiement | T/T |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Couche de carte PCB | Double couche Flex Prototype Circuit Board | Matériel | Pi |
|---|---|---|---|
| Couche de carte | 2L | Traitement de finition | L'ENIG |
| Épaisseur de cuivre | 1/1oz | Taille minimale de perçage | 0.1mm |
| Surligner | Carte de prototype d'ODM,carte du prototype 8mil,carte du câble 8mil |
||
Description de produit
Fabrication 8mil flexible de carte de prototype de double couche
La carte de Pcba de carte du panneau PCBA de carte PCB de câble PCBA électronique l'Assemblée de carte
Panneau de carte PCB de câble de double couche
Avantage :
1) exactitude des conceptions. La plupart des appareils électroniques avancés utilisent en service aujourd'hui les cartes flexibles en raison du haut niveau de la précision prévu de elles.
2) Ils sont légers. Les cartes peuvent être pliées facilement, ainsi elles peuvent être placées en compartiments.
3) Représentation à long terme. Les qualités supérieures des cartes flexibles leur permettre d'avoir la longévité et la représentation à long terme. Les caractéristiques de la basse ductilité et de la masse contenues dans ces conseils leur permettent de surmonter l'influence des vibrations, donc leur donnant la capacité pour avoir amélioré la représentation.
4) Dissipation thermique. En raison des designs compacts de la carte, il y a des chemins thermiques plus courts s'est produit et la dissipation de la chaleur plus rapidement est comparée à l'autre genre de PCBs.
5) Flexibilité. En raison de leur capacité d'être flexible, elle est facilement de plier les cartes flexibles à de divers niveaux en les installant, permet ainsi pour augmenter les niveaux de fonctionnalité de la diverse électronique.
| Capacité de technologie de FPC | |||
| Attribuez (toutes les dimensions sont des mils à moins que autrement spécifique) |
Production en série (≥ de rendement 80%, ≥1,33de Cpk) |
Un peu (≥60%, cléde rendement ≥80% de rendementde spécifications |
Échantillon |
| FPC (oui/non) | oui | oui | oui |
| Compte de couche/structure, maximum. | 2 | 4 | 6 |
| Taille (L ×W), maximum. | 550mm*250mm | 550mm*250mm | 700mm*250mm |
| Épaisseur nominale (millimètres) | 0.1~0.5 | 0.1~0.5 | 0.1~0.8 |
| Tolérance d'épaisseur | ±10% (>0.3mm)/±0.03mm (≤0.3mm) | ±10% (>0.3mm)/±0.03mm (≤0.3mm) | ±10% (>0.3mm)/±0.03mm (≤0.3mm) |
| Type extérieur de finition | Or de HASLHard d'ENIGENEPIGOPSI-SilverI-étain | Or de HASLHard d'ENIGENEPIGOPSI-SilverI-étain | Or de HASLHard d'ENIGENEPIGOPSI-SilverI-étain |
| L'ENIG mol (oui/non) | non | non | non |
| Type de matière première | Pi | Pi | PILCPTK |
| Épaisseur de Coverlay (um) | 28/50/60/80 | 28/50/60/80 | 28/50/60/80 |
| Épaisseur adhésive (um) | 25/40/50/65 | 25/40/50/65 | 25/40/50/65 |
| Épaisseur de cuivre, mn/maximum (um) | 12-70 | 12-70 | 12-70 |
| Épaisseur de matière première, mn/maximum (um) | 25-75 | 25-75 | 25-100 |
| Taille forée mécanique d'à travers-trou (CSAD), mn. | 0,15 | 0,15 | 0,15 |
| Électrodéposition de l'allongement, maximum. | 3:1 | 3:1 | 5:1 |
| Taille de protection, mn. | Avec le trou traversant : 0.4mm Sans trou traversant : 0.2mm |
Avec le trou traversant : 0.4mm Sans trou traversant : 0.2mm |
Avec le trou traversant : 0.3mm Sans trou traversant : 0.2mm |
| Tolérance de taille de protection | 20% | 20% | 10% |
| Protection pour capitonner l'espace, mn. | 4mil | 4mil | 4mil |
| Protection pour décrire la tolérance | ±3mil | ±3mil | ±2mil |
| Accurancy d'emplacement de modèle | ±3mil | ±3mil | ±2mil |
| Accurancy d'emplacement de modèle du côté supérieur à baser | ±3mil | ±3mil | ±2mil |
| Laser par l'intermédiaire du diamètre de trou/de protection, mn. | 4/12mil | 4/10mil | 4/10mil |
| Ligne largeur/espace, mn d'Outerlayer (Hoz+plating). | 3/3mil | 3/3mil | 2/2mil |
| Ligne largeur/espace, mn d'Innerlayer (Hoz). | 3/3mil | 3/3mil | 2/2mil |
| Ligne intérieure tolérance de largeur | ±10% | ±10% | ±10% |
| Enregistrement d'Outerlayer, mn (diamètre de protection = CSAD + X) | CSAD + 8 | CSAD + 8 | CSAD + 6 |
| Enregistrement d'Innerlayer, mn (diamètre de protection = CSAD + X) (L ≤4couches) | CSAD + 10 | CSAD + 10 | CSAD + 8 |
| Laser par l'intermédiaire du lancement de trou, mn. | 0.40mm | 0.40mm | 0.35mm |
| Lancement mécanique de trou, mn. | 0.50mm | 0.50mm | 0.40mm |
| Tolérance de position de trou foré | ±2mil | ±2mil | ±2mil |
| Tolérance de taille de trou | ±2mil | ±2mil | ±2mil |
| Accurancy d'emplacement du trou d'outillage (PTH&NPTH) à capitonner | ±3mil | ±3mil | ±2mil |
| Accurancy d'emplacement du trou d'outillage (PTH&NPTH) à décrire | ±3mil | ±3mil | ±2mil |
| Tolérance de taille d'ensemble | ±2mil | ±2mil | ±2mil |
| Enregistrement de LPI/barrage, mn. | 2mil/4mil | 2mil/4mil | 2mil/3mil |
| Barrage de LPI sur CVL | 8mil | 8mil | 8mil |
| Fenêtre ouverte de Coverlay/barrage | Φ0.5mm/0.3mm | Φ0.5mm/0.3mm | Φ0.3mm/0.2mm |
| Enregistrement de Coverlay/écoulement de résine | 4mil | 4mil | 2mil |
| Matériel de Stifferness | FR4/PI/Steel | FR4/PI/Steel | FR4/PI/Steel |
| Barrage de Stifferness, mn. | 12mil | 12mil | 8mil |
| Enregistrement de Stifferness/écoulement de résine | 8mil/4mil | 8mil/4mil | 4mil/2mil |
| Tolérance d'impédance | 10% | 10% | 5% |
| Fiabilité thermique (LPI, FCCL, CVL) | 288°/10s/3times | 288°/10s/3times | 288°/10s/3times |
| UL qualifiée de matériel et de structure | Pi | Pi | Pi |
FAQ :
Q1 : Quelle est votre quantité d'ordre minimum ?
: Aucune quantité de MOQ.The n'affectera seulement le prix. Veuillez nous contacter pour le RFQ.
Q2 : Comment embarquerez-vous habituellement la carte PCB ?
: Habituellement pour de petits paquets, nous embarquerons les conseils par DHL, UPS, service porte-à-porte de Fedex, nous pourrions employer votre compte de expédition pour faire la collection ou pour employer notre compte pour nous transporter dans des conditions de livraison de DDU (droit à l'importation impayé).
Pour les marchandises lourdes davantage que 300kg, nous pouvons embarquer vos panneaux de carte PCB par bateau ou par avion pour épargner le coût de fret. Naturellement, si vous avez votre propre expéditeur, nous pouvons entrer en contact avec eux pour traiter votre expédition.
Q3 : Que diriez-vous de votre capacité de production d'usine de carte PCB ?
: Notre capacité de production mensuelle est de 50 000 mètres carrés/mois et 5000types/month.
Q4 : Avec quels pays avez-vous travaillé ?
: Les Etats-Unis, le Canada, l'Italie, l'Allemagne, le R-U, l'Espagne, la France, la Russie, l'Iran, la Turquie, la République Tchèque, l'Autriche, l'Australie, le Brésil, le Japon, l'Inde etc.
Q5 : Fournissez-vous des services d'Assemblée de carte PCB, aussi ?
Pour les marchandises lourdes davantage que 300kg, nous pouvons embarquer vos panneaux de carte PCB par bateau ou par avion pour épargner le coût de fret. Naturellement, si vous avez votre propre expéditeur, nous pouvons entrer en contact avec eux pour traiter votre expédition.
