Carte PCB du téléphone portable 4mil du panneau 1.2mm de carte PCB du contrôle HDI d'impédance

  • Impedance Control HDI PCB Board 1.2mm 4mil Mobile Phone PCB
  • Impedance Control HDI PCB Board 1.2mm 4mil Mobile Phone PCB
Lieu d'origine LA CHINE
Nom de marque Huashengxin
Certification UL , ISO9001
Numéro de modèle 135033
Quantité de commande min 1pcs
Détails d'emballage vide
Délai de livraison le plus rapidement 24 heures pour le prototype 2L et 4L, 3 jours pour la production de conseil de HD
Conditions de paiement T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Nom de carte PCB conseils de 6L 1+N+1HDI Marterial FR4 S1000-2 TG170
Surface finie or d'immersion Épaisseur de conseil 1.2mm
Épaisseur de cuivre 1/1/1/1/1/1OZ Voie/espace de Min.PCB 6/4mil
Masque de soudure TAIYO Vert Le plus petit trou de forage mécanique 0.25mm
Demande spéciale HDI a enterré des vias et les vias aveugles, une étape empilent Produits d'Applicationcommunications produits de communications
Surligner

panneau de carte PCB de 1.2mm TG170 HDI

,

panneau de carte PCB de 4mil TG170 HDI

,

carte PCB de téléphone portable de 4mil 1.2mm
Laisser un message
Description de produit

Carte PCB du téléphone portable 4mil du panneau 1.2mm de carte PCB du contrôle HDI d'impédance



Le panneau HDI de carte PCB de HDI a enterré Vias et panneau sans visibilité de carte PCB de téléphone portable de contrôle d'impédance de conseil de Vias Hdi



conseils de 6L 1+N+1 HDI



La carte PCB de HDI sont abréviation des cartes électronique à haute densité d'interconnexion, ils sont caractérisées par des lignes plus fines, des espaces plus étroits, et un câblage plus dense.



L'interconnexion à haute densité (HDI) PCBs sont caractérisées par des lignes plus fines, des espaces plus étroits, et un câblage plus dense. Ils ont une connexion plus rapide tout en réduisant la taille d'un projet. Normalement, ces conseils comportent également aveugle et les vias enterrés, laser ont enlevé des microvias, stratification séquentielle, et par l'intermédiaire des dans-protections. Un conseil de HDI peut loger la fonctionnalité des conseils précédents a employé.



Pour des conseils de HDI propre densité plus élevée de circuit que les cartes traditionnelles, ses conceptions peut inclure une plus petite par des trous et des protections de capture, et également plus élevée densité de protection de connexion. Ils sont très utilisés pour réduire le poids et les dimensions hors-tout des produits, aussi bien que pour augmenter la représentation électrique du dispositif.



Des conseils de HDI sont appliqués à l'éventail d'industries, comme les dispositifs numériques, les smartphones et les comprimés, les automobiles, les avions et d'autres produits de véhicules.



Compte de couche de carte : 6L Stratifié de carte : FR4 S1000-2 TG170
Cuivre de couche profondément : 1/1/1/1/1/1OZ Épaisseur de conseil : 1.2MM
La plus petite taille de trou : 0.25mm La plus petite voie/espace de carte PCB : 6/4mil
Couleur de masque de soudure : TAIYO Green Couleur d'écran en soie : Blanc
La surface de carte PCB a fini : Or d'immersion Profil de conseil : Routing/V-CUT
Application de panneau de carte PCB : communications
Demande de la condition spéciale : HDI a enterré les vias et les vias aveugles, une pile d'étape vers le haut du contrôle/de résine de /impedance remplis et plaqués plus de

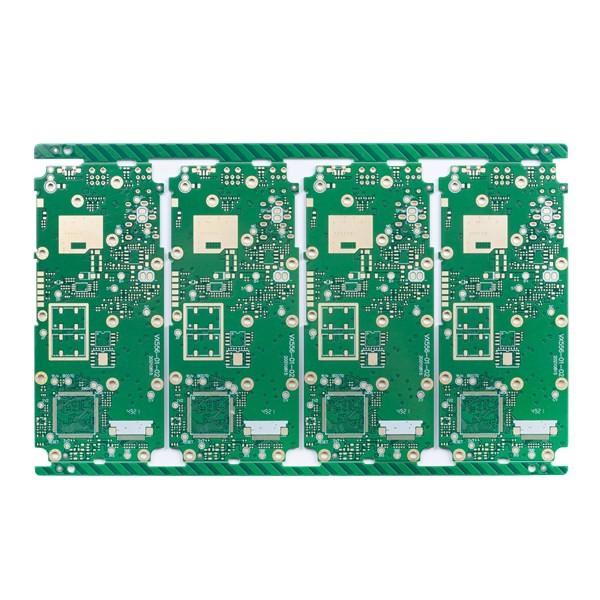

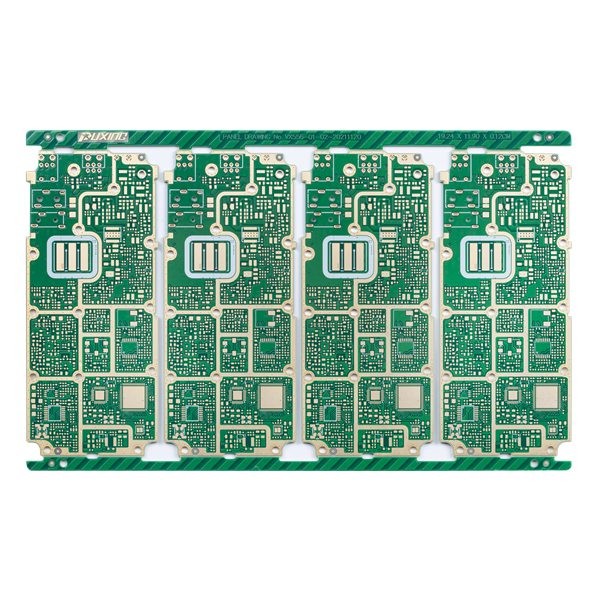

Carte PCB du téléphone portable 4mil du panneau 1.2mm de carte PCB du contrôle HDI d'impédance 0Carte PCB du téléphone portable 4mil du panneau 1.2mm de carte PCB du contrôle HDI d'impédance 1



Q1 : Est-vous une usine ou la société commerciale ?
: Oui, nous sommes l'usine, nous avons la fabrication rapide indépendante de carte PCB de prototype de tour et les grandes lignes de production de carte PCB de volume.



Q2 : Qu'un peu le format de fichier de carte PCB peut-il vous accepter pour la production ?
: Gerber, PROTEL 99SE, PROTEL DXP, carte PCB de PUISSANCE, CAM350, ODB+ (.TGZ)



Q3 : Ma carte PCB classe-t-elle sont-elles sûre quand je les soumets à vous pour la fabrication ?
: Nous respectons copyright du client et ne fabriquerons jamais la carte PCB pour quelqu'un d'autre avec vos dossiers à moins que nous recevions l'autorisation écrite de votre côté, ni nous partagerons ces dossiers avec tous les autres tiers. Et nous pourrions signer NDA avec le client s'il y a lieu.



Q4 : Si nous n'avons aucun dossier de carte PCB/dossier de Gerber, ayez seulement l'échantillon de carte PCB, peut vous le produire pour moi ?
: Oui, nous pourrions vous aider à copier la carte PCB. Envoyez-juste la carte PCB témoin nous, nous pourrions copier la conception de carte PCB et l'établir.



Q5 : Quel est votre délai d'exécution standard pour la carte PCB ?
: Échantillon/prototype (moins que 3sqm) :
1-2 couches : 3 aux jours 5working (le plus rapidement 24 heures pour des services rapides de tour)
4-8 couches : 7~12 jours ouvrables (le 48hours le plus rapide pour des services rapides de tour)
Production en série (moins que 200sqm) :
1-2 couches : 7 à 12 jours ouvrables
4-8 couches : 10 à 15 jours ouvrables



Q6 : Quel paiement acceptez-vous ?
: Transfert de fil (T/T) ou lettre de crédit (L/C) ou Paypal (seulement pour la petite valeur moins que 500usd)
