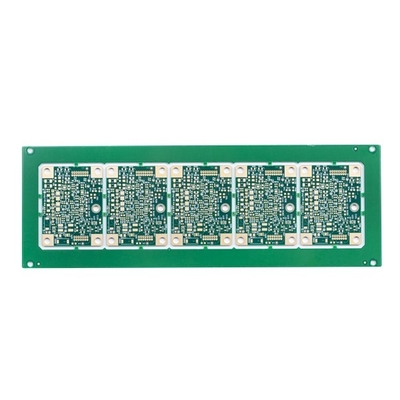

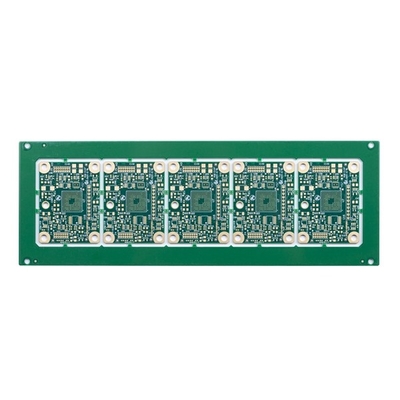

Demi prototype multicouche de carte PCB du panneau 1.2mm Hdi de carte PCB du trou 0.25mm BGA

Demi prototype multicouche de carte PCB du panneau 1.2mm Hdi de carte PCB du trou 0.25mm BGA

Panneau multicouche de carte PCB du trou 0.25mm BGA de panneau de carte PCB de HDI demi fabrication de panneau de carte PCB de panneau de carte PCB de 6 couches

conseils de 6L 1+N+1 HDI

La carte PCB de HDI signifie les cartes électronique à haute densité d'interconnexion, ils sont caractérisées par des lignes plus fines, des espaces plus étroits, et un câblage plus dense.
En raison de sa densité plus élevée de circuit que les cartes traditionnelles, conceptions de carte PCB de HDI peut inclure une plus petite par des trous et des protections de capture, aussi bien que plus élevée densité de protection de connexion. La carte PCB de HDI est très utilisée pour réduire le poids et les dimensions hors-tout des produits, aussi bien que pour augmenter la représentation électrique du dispositif.

Empilement de conseil de HDI :
1+N+1 avec le microvia de laser et le noyau enterré mécanique par l'intermédiaire de. Le « 1" représente le « habillage » ou la stratification séquentielle de chaque côté du noyau.
i+N+i (i>=2) PCBs contiennent 2 ou plus « habillage » des couches à haute densité d'interconnexion. Microvias sur différentes couches peut être chancelé ou empilé. Le cuivre a rempli structures empilées de microvia sont généralement - vu dans des conceptions exaltantes.

Panneaux de carte PCB de la couverture 1~32L FR-4 de produits de HSX, de carte PCB d'IMS, de HDI, conseils à haute fréquence de PTFE et panneaux etc. de Rigide-câble. Il fournit les services de production rapides flexibles de tour (12 heures d'heures de to72), aussi bien que le petit volume à la grande fabrication de carte PCB de volume. Les produits sont très utilisés dans les domaines de pointe tels que des communications, des alimentations d'énergie, des réseaux informatiques, des produits numériques, contrôle industriel, science et éducation, des dispositifs médicaux, et espace.

Q1 : Est-vous une usine ou la société commerciale ?
: Oui, nous sommes l'usine, nous avons la fabrication rapide indépendante de carte PCB de prototype de tour et les grandes lignes de production de carte PCB de volume.

Q2 : Qu'un peu le format de fichier de carte PCB peut-il vous accepter pour la production ?
: Gerber, PROTEL 99SE, PROTEL DXP, carte PCB de PUISSANCE, CAM350, ODB+ (.TGZ)

Q3 : Ma carte PCB classe-t-elle sont-elles sûre quand je les soumets à vous pour la fabrication ?
: Nous respectons copyright du client et ne fabriquerons jamais la carte PCB pour quelqu'un d'autre avec vos dossiers à moins que nous recevions l'autorisation écrite de votre côté, ni nous partagerons ces dossiers avec tous les autres tiers. Et nous pourrions signer NDA avec le client s'il y a lieu.

Q4 : Si nous n'avons aucun dossier de carte PCB/dossier de Gerber, ayez seulement l'échantillon de carte PCB, peut vous le produire pour moi ?
: Oui, nous pourrions vous aider à copier la carte PCB. Envoyez-juste la carte PCB témoin nous, nous pourrions copier la conception de carte PCB et l'établir.

Q5 : Quel est votre délai d'exécution standard pour la carte PCB ?
: Échantillon/prototype (moins que 3sqm) :
1-2 couches : 3 aux jours 5working (le plus rapidement 24 heures pour des services rapides de tour)
4-8 couches : 7~12 jours ouvrables (le 48hours le plus rapide pour des services rapides de tour)
Production en série (moins que 200sqm) :
1-2 couches : 7 à 12 jours ouvrables
4-8 couches : 10 à 15 jours ouvrables

Q6 : Quel paiement acceptez-vous ?
: Transfert de fil (T/T) ou lettre de crédit (L/C) ou Paypal (seulement pour la petite valeur moins que 500usd)
