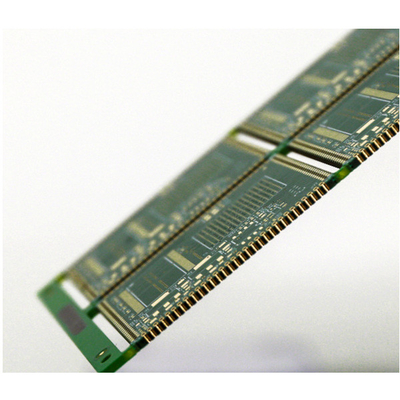

conception verte 1.5oz de carte PCB de Hdi de masque de soudure de 2.0mm or 3u d'immersion de 4 couches
Lieu d'origine | LA CHINE |
---|---|
Nom de marque | Huashengxin |
Certification | UL , ISO9001 |
Numéro de modèle | CARTE PCB de 4L 2+N+2 HDI |
Quantité de commande min | 1pcs |
Détails d'emballage | vide |
Délai de livraison | le plus rapidement 24 heures pour le prototype 2L et 4L, 3 jours pour la production de conseil de HD |
Conditions de paiement | T/T |

Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xNom de carte PCB | CARTE PCB de 4L 2+N+2 HDI | Marterial | FR-4, S1000-2M |
---|---|---|---|
Couche de carte | 4L | Épaisseur de conseil | 2.0mm |
Poids de cuivre de finition externe | 1.5oz | Poids de cuivre interne intérieur | 1oz |
Masque de soudure | masque vert de soudure | La plus petite taille de trou | 0.1mm |
Surligner | conception de carte PCB de 1.5oz Hdi,conception de carte PCB de 2.0mm 1.5oz Hdi,carte PCB de l'interconnexion 1.5oz |
conception verte 1.5oz de carte PCB de Hdi de masque de soudure de 2.0mm or 3u d'immersion de 4 couches
Panneau de carte PCB de fabrication de panneau de carte PCB de panneau de carte PCB de HDI fabriquant le panneau électronique de carte PCB de vert de panneau de carte PCB

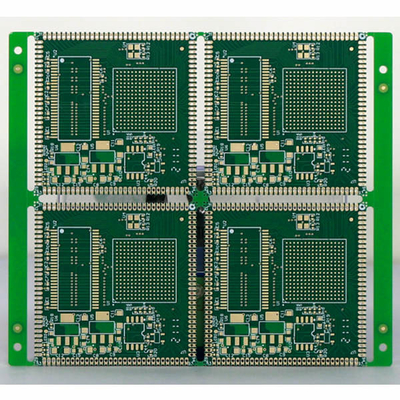

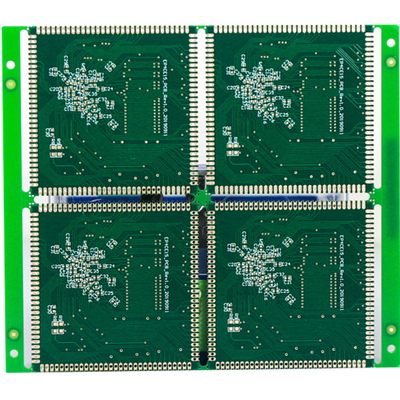

CARTE PCB de 4L 2+N+2 HDI
La carte PCB de HDI sont abréviation des cartes électronique à haute densité d'interconnexion, ils sont caractérisées par des lignes plus fines, des espaces plus étroits, et un câblage plus dense.
Pour des conseils de HDI propre densité plus élevée de circuit que les cartes traditionnelles, ses conceptions peut inclure une plus petite par des trous et des protections de capture, et également plus élevée densité de protection de connexion. Ils sont très utilisés pour réduire le poids et les dimensions hors-tout des produits, aussi bien que pour augmenter la représentation électrique du dispositif.
Des conseils de HDI sont appliqués à l'éventail d'industries, comme les dispositifs numériques, les smartphones et les comprimés, les automobiles, les avions et d'autres produits de véhicules.
Empilement de conseil de HDI :
1+N+1 avec le microvia de laser et le noyau enterré mécanique par l'intermédiaire de. Le « 1" représente le « habillage » ou la stratification séquentielle de chaque côté du noyau.
i+N+i (i>=2) PCBs contiennent 2 ou plus « habillage » des couches à haute densité d'interconnexion. Microvias sur différentes couches peut être chancelé ou empilé. Le cuivre a rempli structures empilées de microvia sont généralement - vu dans des conceptions exaltantes.
Panneaux de carte PCB de la couverture 1~32L FR-4 de produits de HSX, de carte PCB d'IMS, de HDI, conseils à haute fréquence de PTFE et panneaux etc. de Rigide-câble. Il fournit les services de production rapides flexibles de tour (12 heures d'heures de to72), aussi bien que le petit volume à la grande fabrication de carte PCB de volume. Les produits sont très utilisés dans les domaines de pointe tels que des communications, des alimentations d'énergie, des réseaux informatiques, des produits numériques, contrôle industriel, science et éducation, des dispositifs médicaux, et espace. HSX possède l'équipe haut-instruite et expérimentée et l'équipement de production avancé.
Couche de carte PCB | 4L 2+N+2 | Matériel de carte PCB | FR4 S1000-2M |
Épaisseur de cuivre | 1.5/1/1/1.5oz a fini | Épaisseur de carte PCB | 2.0MM |
Taille de trou de mn | 0.1mm | Voie/espace de Min.PCB : | 3mil |
Masque de soudure de carte PCB | Vert | Silkscreen de carte PCB | Blanc |
La surface de carte PCB a fini | Or 3u d'immersion | Contour de carte PCB | Routing/V-CUT |
Application | Produit industriel de contrôle | ||
Condition spéciale : | 0.25mm BGA/FR-4+PI |
FAQ :
Q1 : Est-vous une usine ou la société commerciale ?
: Oui, nous sommes l'usine, nous avons la fabrication rapide indépendante de carte PCB de prototype de tour et les grandes lignes de production de carte PCB de volume.
Q2 : Qu'un peu le format de fichier de carte PCB peut-il vous accepter pour la production ?
: Gerber, PROTEL 99SE, PROTEL DXP, carte PCB de PUISSANCE, CAM350, ODB+ (.TGZ)
Q3 : Ma carte PCB classe-t-elle sont-elles sûre quand je les soumets à vous pour la fabrication ?
: Nous respectons copyright du client et ne fabriquerons jamais la carte PCB pour quelqu'un d'autre avec vos dossiers à moins que nous recevions l'autorisation écrite de votre côté, ni nous partagerons ces dossiers avec tous les autres tiers. Et nous pourrions signer NDA avec le client s'il y a lieu.
Q4 : Si nous n'avons aucun dossier de carte PCB/dossier de Gerber, ayez seulement l'échantillon de carte PCB, peut vous le produire pour moi ?
: Oui, nous pourrions vous aider à copier la carte PCB. Envoyez-juste la carte PCB témoin nous, nous pourrions copier la conception de carte PCB et l'établir.
Q5 : Quel est votre délai d'exécution standard pour la carte PCB ?
: Échantillon/prototype (moins que 3sqm) :
1-2 couches : 3 aux jours 5working (le plus rapidement 24 heures pour des services rapides de tour)
4-8 couches : 7~12 jours ouvrables (le 48hours le plus rapide pour des services rapides de tour)
Production en série (moins que 200sqm) :
1-2 couches : 7 à 12 jours ouvrables
4-8 couches : 10 à 15 jours ouvrables
