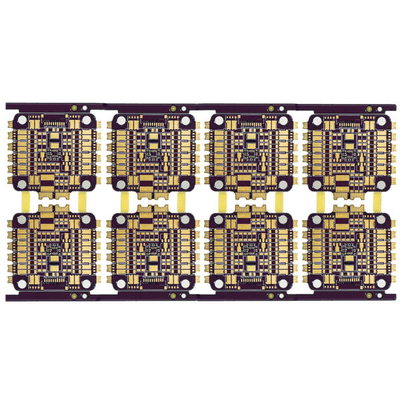

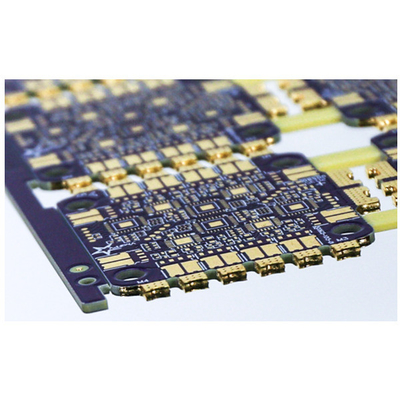

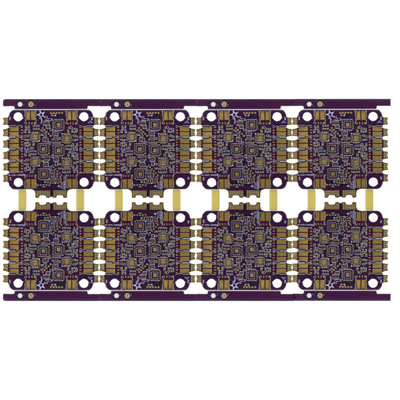

Couche à haute fréquence 2.4mm 2oz FR4 TG170 de la carte électronique de carte PCB de HDI 8
| Lieu d'origine | LA CHINE |
|---|---|
| Nom de marque | Huashengxin |
| Certification | UL , ISO9001 |
| Numéro de modèle | CARTE PCB de 8L 2+N+2 HDI |
| Quantité de commande min | 1pcs |
| Détails d'emballage | vide |
| Délai de livraison | le plus rapidement 24 heures pour le prototype 2L et 4L, 3 jours pour la production de conseil de HD |
| Conditions de paiement | T/T |
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Nom de carte PCB | Carte électronique de carte PCB de HDI | Marterial | Shengyi FR4 TG170 S1000-2 |
|---|---|---|---|
| Couche de carte | 8L | Épaisseur de conseil | 2,4 mm |
| Poids de cuivre de finition externe | 2oz | Poids de cuivre interne intérieur | 2oz |
| La classe d'IPC a exigé | Classe 3 | La plus petite taille de trou | 0.1mm |
| Vias aveugle | oui | Application | alimentations d'énergie |
| Surligner | carte PCB de 2.4mm 8L HDI,carte PCB de 8L TG170 HDI,carte électronique de carte PCB de 8L 2oz |
||
Description de produit
Couche à haute fréquence 2.4mm 2oz FR4 TG170 de la carte électronique de carte PCB de HDI 8
Assemblée électronique de fabrication de carte PCB de panneau de carte PCB de vert de panneau de carte PCB de panneau de carte PCB de HDI carte PCB à haute fréquence de carte PCB de 8 couches
CARTE PCB de 8L 2+N+2 HDI
La carte PCB de HDI signifie les cartes électronique à haute densité d'interconnexion, ils sont caractérisées par des lignes plus fines, des espaces plus étroits, et un câblage plus dense.
En raison de sa densité plus élevée de circuit que les cartes traditionnelles, conceptions de carte PCB de HDI peut inclure une plus petite par des trous et des protections de capture, aussi bien que plus élevée densité de protection de connexion. La carte PCB de HDI est très utilisée pour réduire le poids et les dimensions hors-tout des produits, aussi bien que pour augmenter la représentation électrique du dispositif.
Empilement de conseil de HDI :
1+N+1 avec le microvia de laser et le noyau enterré mécanique par l'intermédiaire de. Le « 1" représente le « habillage » ou la stratification séquentielle de chaque côté du noyau.
i+N+i (i>=2) PCBs contiennent 2 ou plus « habillage » des couches à haute densité d'interconnexion. Microvias sur différentes couches peut être chancelé ou empilé. Le cuivre a rempli structures empilées de microvia sont généralement - vu dans des conceptions exaltantes.
Panneaux de carte PCB de la couverture 1~32L FR-4 de produits de HSX, de carte PCB d'IMS, de HDI, conseils à haute fréquence de PTFE et panneaux etc. de Rigide-câble. Il fournit les services de production rapides flexibles de tour (12 heures d'heures de to72), aussi bien que le petit volume à la grande fabrication de carte PCB de volume. Les produits sont très utilisés dans les domaines de pointe tels que des communications, des alimentations d'énergie, des réseaux informatiques, des produits numériques, contrôle industriel, science et éducation, des dispositifs médicaux, et espace.
| Type/marque en stratifié : | Shengyi FR4 TG170 S1000-2 | Couche de carte : | 8 couches 2+N+2 |
| Panneau de carte PCB profondément : | 2.4MM | Épaisseur de cuivre différente : | 2/2/2/2/2/2/2/2OZ a fini |
| Le plus petit trou de forage mécanique : | 0,1 millimètres | Profil de finition de conseil : | Fraisage et V-CUT |
| Soudez pour résister à des détails : | Couleur bleu-foncé | La plus petite ligne distance/espace : | 0.05mm |
| Détails de légende : | Blanc | détails extérieurs : | L'ENIG |
| Demande/remarque spéciales | petite ligne l'espace et espace : 3/3mil/HDI a enterré des vias et les vias aveugles, pas de deux empilent | ||
| Utilisation de carte : | contrôle industriel | ||
FAQ :
1. Quel service pouvez-vous fournir ?
Fabrication de carte PCB, Assemblée de carte PCB, prototype rapide
2. Comment est rapidement votre délai d'exécution ?
Le 24H le plus rapide pour 2L et 4L, 3WDs pour le conseil de HDI.
3. Comment obtenir la citation rapide ?
Veuillez fournir le dossier de gerber et les coordonnées du conseil (couche y compris, épaisseur de conseil, épaisseur de cuivre, préparation de surface, masque de soudure et couleur de silkscreen, demande spéciale si, quantité de demande, etc.)
échantillon :
| Couche de carte PCB | 6L |
| Surface de carte PCB | OR D'IMMERSION |
| Matériel de carte PCB | FR4, TG170 |
| Épaisseur de cuivre | 3/3/3/3/3/3oz a fini |
| Masque de soudure de carte PCB | Double côté, noir |
| Silkscreen de carte PCB | Double côté, blanc |
| Condition spéciale | 3OZ/small ligne de cuivre lourde l'espace et espace : 3/3mil |
les conditions de paiement 4.What vous font ont ?
Transfert de fil (T/T)
