Au rapide d'immersion de prototype de carte PCB du panneau FR4 de carte PCB de noir de 2oz 1.6mm Hdi

Au rapide d'immersion de prototype de carte PCB du panneau FR4 de carte PCB de noir de 2oz 1.6mm Hdi

Prototype rapide de carte PCB de fabrication de carte PCB de bas volume de carte PCB de bas volume d'Assemblée de panneau de carte PCB de panneau de carte PCB de noir de carte PCB Hdi de panneau de carte PCB de HDI

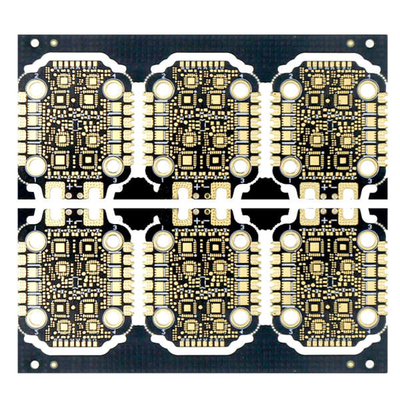

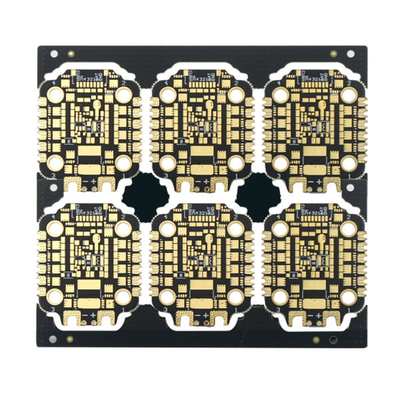

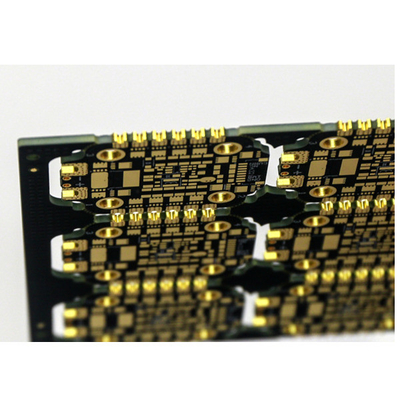

4 carte électronique de la couche 1+N+1 HDI

L'interconnexion à haute densité (HDI) PCBs sont caractérisées par des lignes plus fines, des espaces plus étroits, et un câblage plus dense. Ils ont une connexion plus rapide tout en réduisant la taille d'un projet. Normalement, ces conseils comportent également aveugle et les vias enterrés, laser ont enlevé des microvias, stratification séquentielle, et par l'intermédiaire des dans-protections. Un conseil de HDI peut loger la fonctionnalité des conseils précédents a employé.

Empilement de conseil de HDI :

1+N+1 avec le microvia de laser et le noyau enterré mécanique par l'intermédiaire de. Le « 1" représente le « habillage » ou la stratification séquentielle de chaque côté du noyau.
i+N+i (i>=2) PCBs contiennent 2 ou plus « habillage » des couches à haute densité d'interconnexion. Microvias sur différentes couches peut être chancelé ou empilé. Le cuivre a rempli structures empilées de microvia sont généralement - vu dans des conceptions exaltantes.
