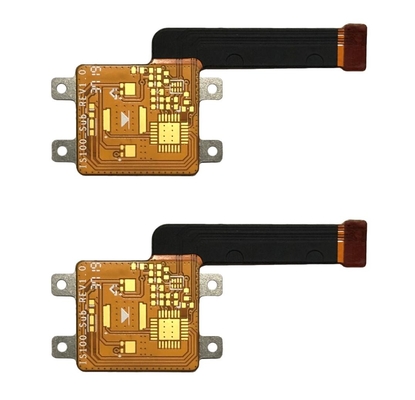

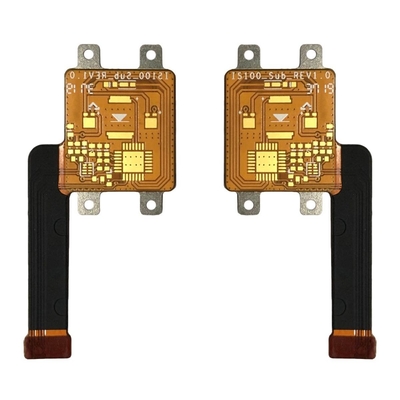

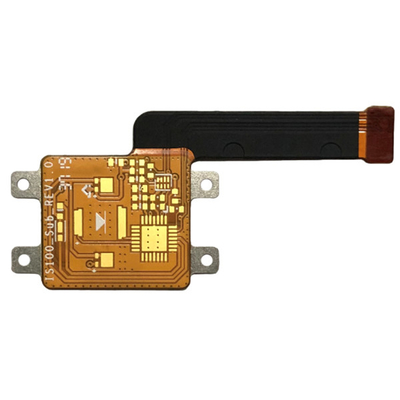

Étain multicouche d'immersion de HASL OSP Flex Pcb Prototype Halogen Free

Étain multicouche d'immersion de HASL OSP Flex Pcb Prototype Halogen Free

La carte PCB multicouche de câble de câble de carte PCB de câble de conception rigide rigide de carte PCB fléchissent PCBs Flex Circuits Flex Circuit Prototype multicouche

Carte électronique rigide de câble multicouche

Couche de carte PCB : À une seule couche, double a dégrossi, multicouche

Matériel de carte PCB : FR-4 (FR4 standard, Mi-Tg FR4, Salut-Tg FR4, matériel sans plomb d'assemblée), rempli sans halogène et en céramique, Polyimide…

Surface finie : Étain d'immersion, argent d'immersion, l'ENIG, ENEPIG, HASL, OSP, or dur, or mol (en grande partie l'ENIG)

Épaisseur de cuivre : 1/3~5oz

Taille de perçage de Smasllest : 0.15mm

la plus petits trace/espace : 3mil/3mil

Masque de soudure : Film de masque de soudure de pi stratification covelay de film de masque ou de soudure coverlay d'ANIMAL FAMILIER (noir, rouge, jaune et vert, etc.)

Légende : Blanc, noir et comme le client a demandé

Application : produit de télécommunication, champ aérospatial, produits militaires et champs médicaux

Gamme des applications de PCBs rigide de petits dispositifs électriques à de grands champs aérospatiaux, militaires et médicaux. Et fléchissez les cartes électronique sont construits du substrat flexible. Elles ont l'épaisseur inférieure, un poids plus léger, et elles sont dynamiquement bendable, ainsi elles peuvent ménager de l'espace qu'elles ont également des applications également vastes en raison de leur excellente représentation électrique et thermique.

PCBS Câble-rigides sont des panneaux qui combile la technologie du conseil flexible et du conseil rigide. Ils se composent des couches multiples de substrats flexibles de circuit attachés à un ou plusieurs conseils rigides extérieurement ou intérieurement. Par conséquent ils possèdent les avantages des deux cartes électronique rigides et fléchissent des cartes. Les produits de Rigide-câble fournissent l'intégration fiable des ensembles rigides multiples de carte électronique dans un module simple de carte PCB capable du bloc support, de l'espace/du poids de l'épargne, et de la stabilité mécanique.

Les avantages du panneau rigide de câble inclut :

1) le poids des produits ruducing

2) la résistance de la température est excellente

3) étant plus flexible

4) avec la bonne fiabilité

L'introduction de l'usine :

Les produits de HSX que la couverture 1~32L FR-4 électronique les cartes, IMS électronique les cartes, HDI électronique des cartes, des conseils à haute fréquence de PTFE et des panneaux de rigidflex. Et nous fournissons le quikturn flexible/services rapides (12 heures à 72 heures), aussi bien que le petit volume à la grande fabrication de carte PCB de volume.

Les produits sont très utilisés dans les domaines de pointe, industrie de communication de lilke, industrie d'alimentations d'énergie, industrie électronique de comsumer, contrôle industriel, dispositifs médicaux, et ainsi de suite. Nous possédons l'équipe haut-instruite et expérimentée de carte PCB et les équipements de production avancés.

Couches maximum : 32layer (la couche ≥20 doit passer en revue)

Taille maximum de panneau de finition : 740* 500 millimètre (>600 millimètre doit passer en revue)

Taille minimum de panneau de finition : 5 * 5mm

Matériel de carte PCB : Pi +FR4, FR4, Rogers, TG sans halogène et haut et cuivre lourd

Épaisseur de carte PCB : 0.2~4.0mm (<0.2 le millimètre, >4 millimètre doit passer en revue)

Épaisseur d'en cuivre de carte PCB : H~5oz

Arc et torsion : 0,075%

Taille minimale de trou : 0.15mm (<0.15 millimètre doit passer en revue)

Taille maximum de trou : 6.0mm (>6mm, emploient le fraisage pour agrandir des trous)

Forage minimum de HDI : 0.08-0.10MM

L'espace minimum dans la couche intérieure (unilatérale) : 4~8L (incluez) : échantillon : 4 mil ; petit volume : 4,5 mil ;

8~12L (incluez) : échantillon : 5 mil ; petit volume : 5,5 mil

12~18L (incluez) : échantillon : 6 mil ; petit volume : 6,5 mil

Masque de soudure de carte PCB : Vert de vert, de Matt, bleu bleu, de Matt, noir, Matt noir, jaune, rouge, blanc, etc.

Silkscreen de carte PCB : Blanc, noir, etc.

Surface de carte PCB : HASL sans plomb, or d'immersion, étain d'immersion, OSP, l'ENIG + OSP, argent d'immersion, ENEPIG, doigt d'or

Application : Communications, industrie/comsumer électronique.
